Как идея компактной сборки - вместо корпуса дипломат и FLEX блок питания У меня такая живет уже достаточно долго, так как супер мобильная и удобная, там есть даже монитор на 10 дюймов в комплекте. Надо поиграться - открыл дипломат, установил видеокарту и что еще надо, запустил. Корпус, конечно, хорошо, как и моник ЭЛТ 21 дюйм, но места требует прям дофига, а врубается не так часто как хотелось бы. У меня там тоже mATX p3s на Chaintech CT-6VIA6T. Хранится компактно на балконе

@Lyawon у вас хорошие ATX платы на 440bx дорогие и редкие?

[Max1024]

@cyreex напомнило случай о таких компакных система в багажнике авто LOL для скупки RTX4090
Тебе чумодан нужен для скупки ретро от борта?

[arti9m]

Да на самом деле чумадан - весчь! У меня уже полгода не вылазит из головы мысль собрать такой тестовый риг. Открыл, проверил, поигрался, закрыл - всё!

А то каждый раз мать достань, БП достань, моник достань, провода достань, периферию достань, всё это подключи, разложи...

[cyreex]

@cyreex напомнило случай о таких компакных система в багажнике авто LOL для скупки RTX4090
Тебе чумодан нужен для скупки ретро от борта?

У меня в квартире из ретро только этот чумадан и есть Как-либо выложу сюда фото.

[Lyawon]

@cyreex ну дешевле, чем на eBay, и дороже, чем в РБ.
Спрос локальный всё же высок - хорошие вещи улетают моментально.

[Lyawon]

Кстати, о чемоданах.
https://allegrolokalnie.pl/oferta/obudo ... ko-testowe
Блин, я теперь снова думаю это таки купить

[Lyawon]

Повествую далее.
Shuttle HOT-675.
Вставил в неё слотовый копермайн и... тишина. Да что-ж такое, плата же проверенная.
Проц - холодный. Значит что-то с питанием. Ага! ШИМ HIP6004A - не может менее 1,8 В. Ну а копермайн хочет 1,65.

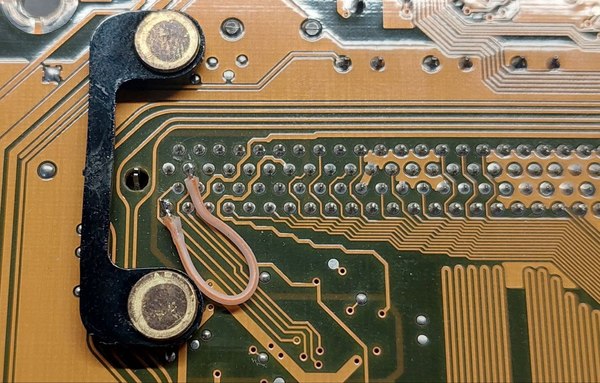

Окей, вот тут описан способ по вставлению перемычек из проволочек прям в слот, но, видимо оно зависит от конструкции слота. По-этому надёжней пайки ничего нет:


Главное, не забыть, что оно там снизу припаяно.
Ах да, ещё нужно заклеить некоторые контакты на процессоре.
Включаем, контролируем питание на всякий случай: 1,76 В выдаёт эта плата, ну и замечательно.

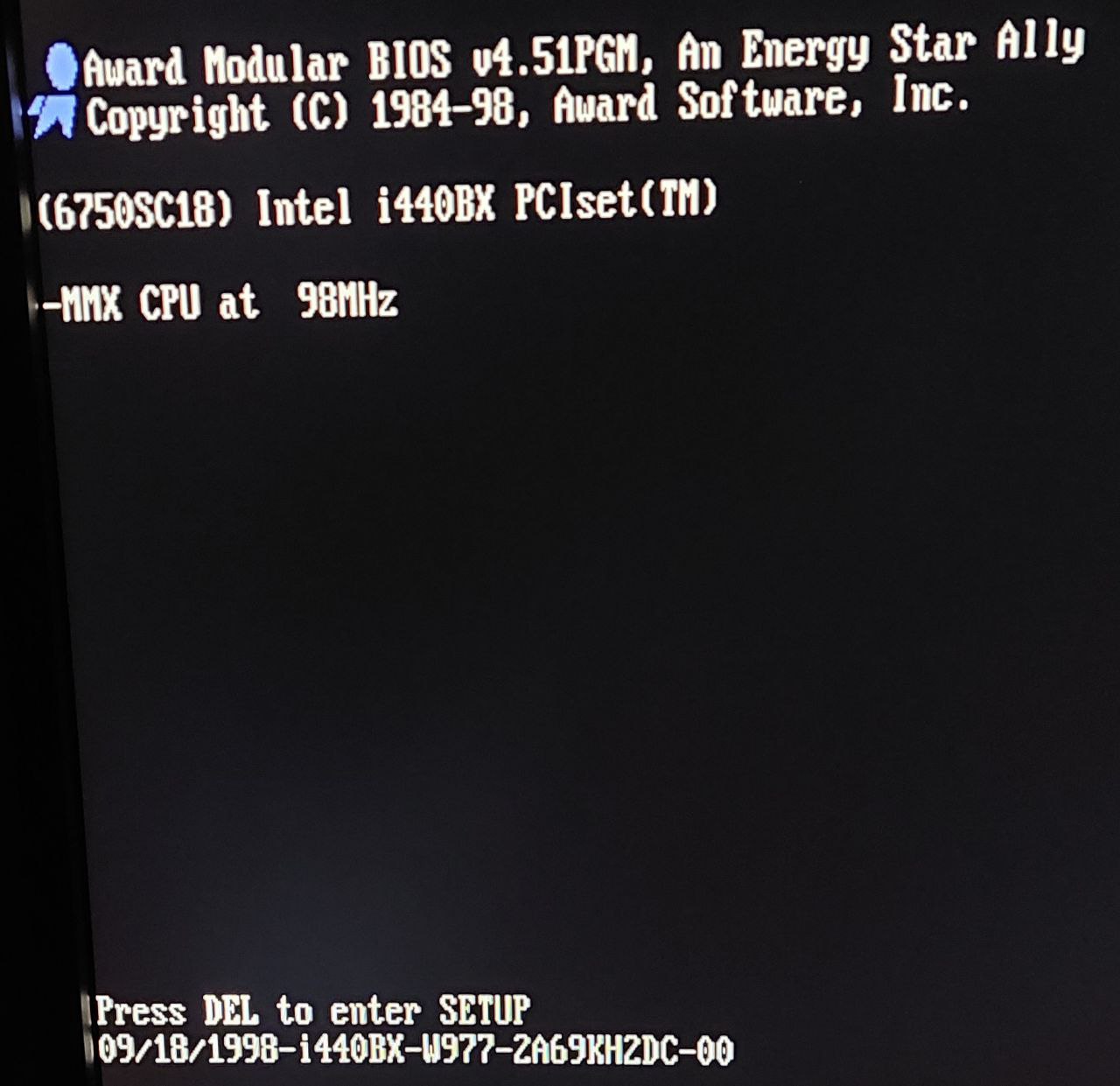

Однако биос вешается на определении процессора:

BIOS stuck.jpg (120.66 КБ) 85 просмотров

Бывает такое с неведомыми процессорам, читал.
На TRW беру последний из доступных биосов, проверяю, что там в нём с микрокодами. Коппермайнов нет.
Нет, так нет - добавим.

Код: Выделить всё

CBROM [имя файла биоса] /cpucode RELEASE
CBROM [имя файла биоса] /cpucode [файл с микрокодами]

Так как програматор под рукой, мне проще закинуть прошивку програматором. Микросхкма W29C020, загружаю свой свежий патченный биос и , тыц, - ошибка верификации. Да что за фигня?
Пробую очистить флеш - не очищается. Да неужели флеш дохлая? При возврате микросхемы назад в плату - комп не стартует, пищит чексумм еррором.
AWARD тех времён умеет аварийно восстанавливать биос с дискетки, но при этом он сообщения выводить умеет только на ISA видеокарту.
Ладно, нашёл у себя подходящий EEPROM, залил биос, загрузился.
Дай, думаю, попробую флешером в родную флеш залить прошивку. Заменил на горячую микросхему в материнке - и она перепрошилась успешно и также успешно загрузилась.
Коточе, это у меня уже второй эпизод неправильной работы программатора XGecu T48 - есть вопросики...

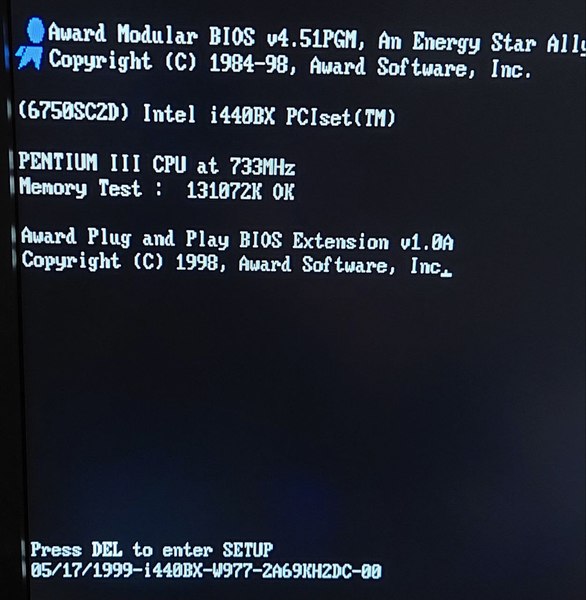

Ну а коль мать стартует, то и не грех на 133 включить:


[Lyawon]

А мож сделать качественное фото сверху и снизу?
Хочу заслать им запрос на исправление, заодно и фотки нормальные можно залить.
Если есть возможность снять радиатор с чипсета - было бы вообще здорово

Сделаю позже, как помою плату.
