Epox ep-4t2a не стартует

[Alexei]

Наверное по смыслу последних постов очевидно, что описка?

[arti9m]

Там изначально стоял 6,3/1000. Вспухшим не был.
Я поставил туда такой же: вспух. Измерил напряжение - 12В. Как с таким напряжением производитель поставил на 6,3?

Такого быть не могло.
Значит действительно там должно было быть либо 3.3В, либо 5В, а стабилизатор этой линии пробило по входу, т.е. на 12В.

Постарайтесь определить, какие потребители 3.3V и 5V висят по этой линии. Идёт ли она на PCI и/или на VGA, или же на какую-то микросхему.

Постарайтесь найти какой-нибудь трёхногий стабилизатор или крупный транзистор на плате, который двумя ногами висит на 12В.

[Alexei]

Ну, совсем запутался. Присмотрелся - вроде как линия на данном кондере не пересекается с остальными рядом установленными. Даже видно, что светлая полоса с точками 12В (обведено) проходит мимо точек впайки верхнего кондера и слегка заползает под AGP - там на верхних ножках 12В есть. Самое печальное, что старые кондеры потерял.
Если у кого есть такая же плата напишите номинал "С30". Словом, и без него все отлично работает.

[Alexei]

В продолжение темы.

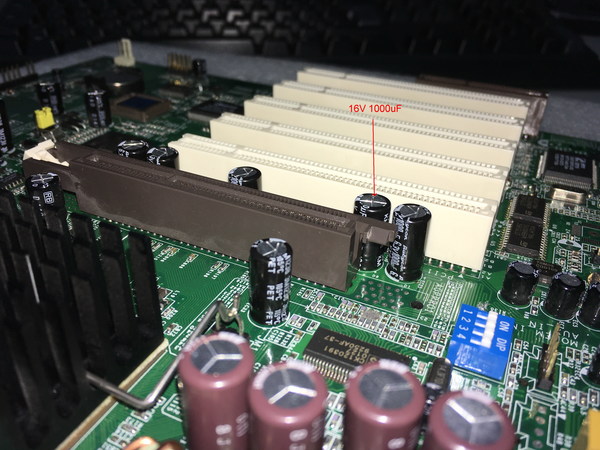

Заказанные в мае конденсаторы пришли только на прошлой неделе. Rubycon 6,3 В/1000 мФ. Туда, где по факту присутствует 12В впаял такого же размера - 8*16 - 16 В/1000 мФ. В общем - вин.

[Alexei]

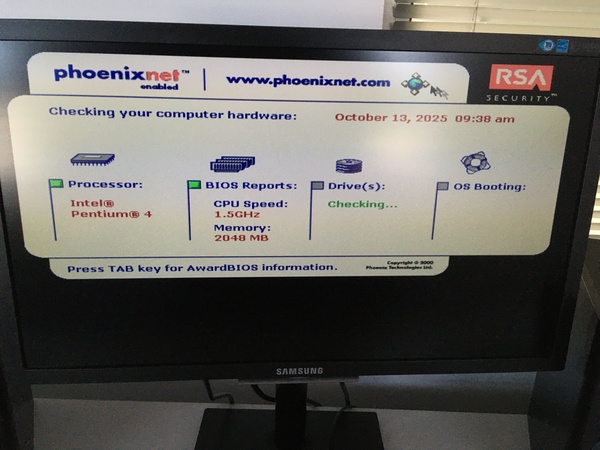

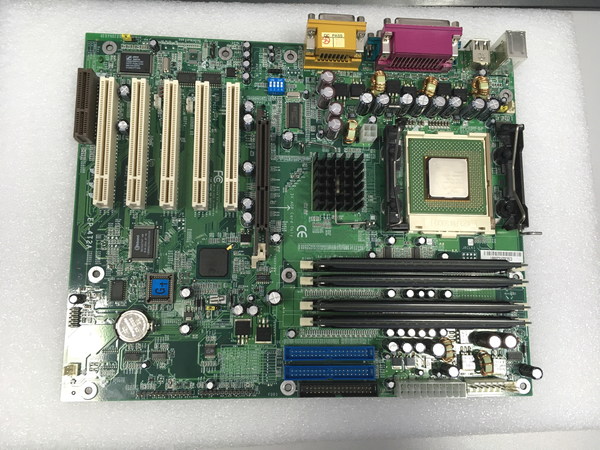

Фото платы. И БИОС необычный.

[Alexei]

Но вот ведь сомнения-то остались:

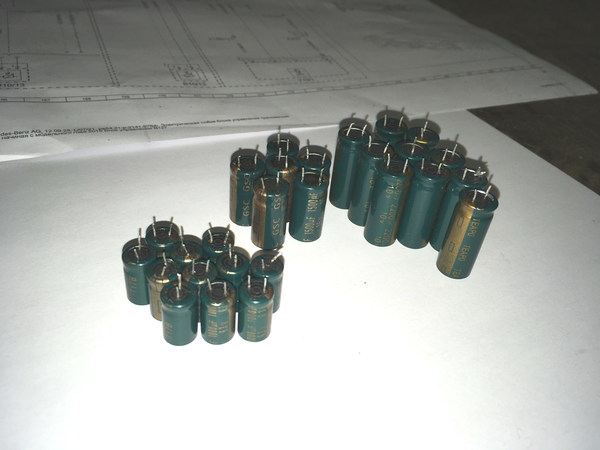

нашел старые конденсаторы, почти все. 100% там, где 12В, с завода был установлен конденсатор, промаркированный как "6,3 / 1000".
Как такое могло быть? Или с завода устанавливались конденсаторы с таким здоровенным запасом по напряжению, или лыжи совсем не едут...

[arti9m]

Но вот ведь сомнения-то остались:
нашел старые конденсаторы, почти все. 100% там, где 12В, с завода был установлен конденсатор, промаркированный как "6,3 / 1000".
Как такое могло быть? Или с завода устанавливались конденсаторы с таким здоровенным запасом по напряжению, или лыжи совсем не едут...

Это крайне маловероятно. Но если так, то серьёзнейший косяк и так быть не должно.

[Alexei]

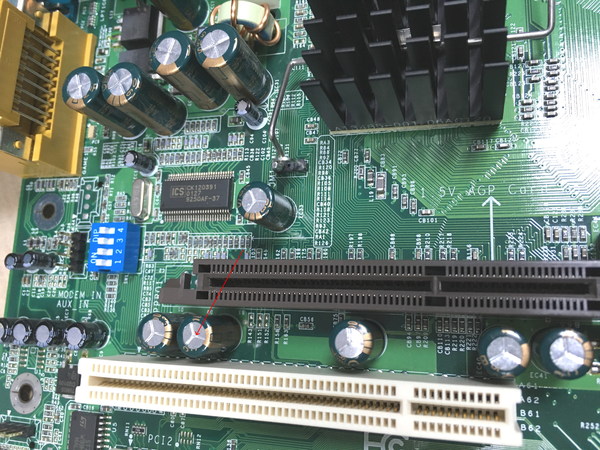

Еще раз выкладываю фото до перепайки. Стрелкой указан конденсатор на котором 12В.
Номиналы нечитаемы, но видно, что это один типоразмер с соседними. Да и не было тогда электролитов >12В размером 8*16 мм.
