awe32 ct2760

[cyreex]

Карточка была куплена на мешке как хлам, примерно за 30р + доставка. После замены одного электролита (была оторвана ножка) заработала без видимых проблем. Оставалось одно "но" - поломанный разъем simm30. Донор нашелся у @phantasm, как только добрался до карты, решил поменять. Раньше ничего подобного не делал, первый опыт.

Что было потребовалось:
- паяльник
- фен
- электронный оловоотсос
- флюс RMA-223
- сплав Розе
- припой ПОС-62 (могу ошибиться в цифре)
- спирт + вата
- коньяк + стакан

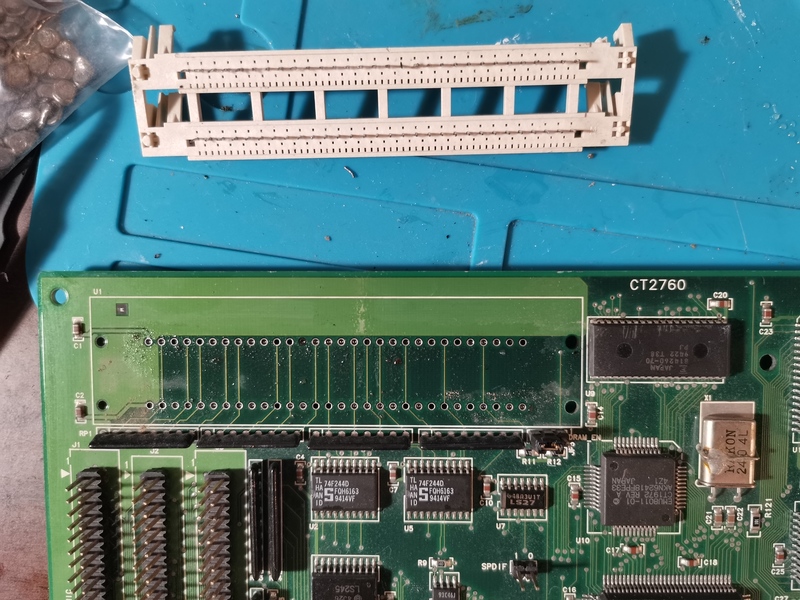

Так как карта дорогая, а опыта подобных работ нет, начал с коньяка (храбрость +5). После этого попробовал выпаять с донора разъем. Для этого намазал контакты флюсом и оловоотсосом максимально убрал припой. Потом снова флюс + примерно минуту гиел феном на 500 градусов - разъем снял.

С картой получилось немного сложнее. 4 контакта не хотели отпаиваться оловоотсосом, добавил на них совсем немного сплава Розе - прошло отлично. Дальше флюс + фен - разъем снял.


Почистил плату спиртом, долил коньяка в стакан. Храбрость +3, паяем.

Обильно залил контакты флюсом, запаял два крайних (паяльник на 350 градусов). После этого прошелся по всем контактам, стараясь более-менее равномерно дозировать припой. После снова залил флюсом и пропаял снова, кое-где пришлось добавить припоя.

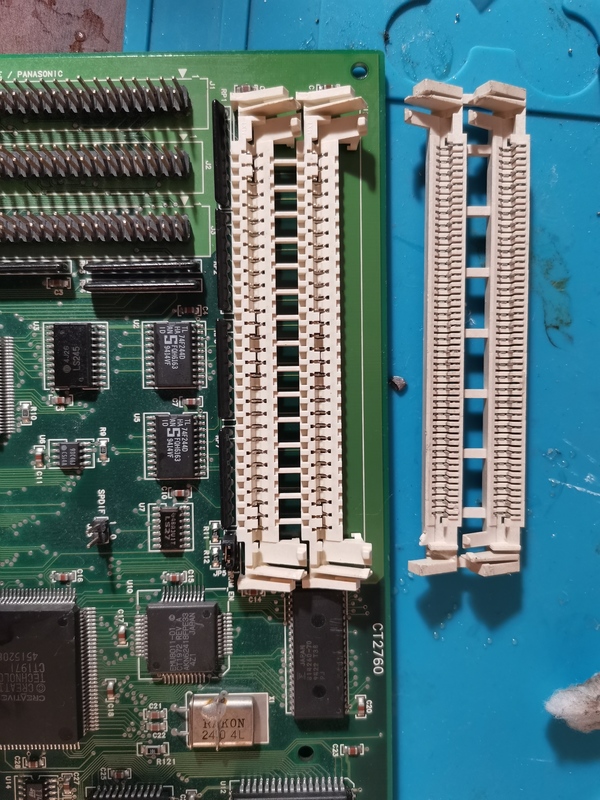

Увы, разъем от оригинала отличается, но искать точно такой нет никакого желания. Работает, и ладно.

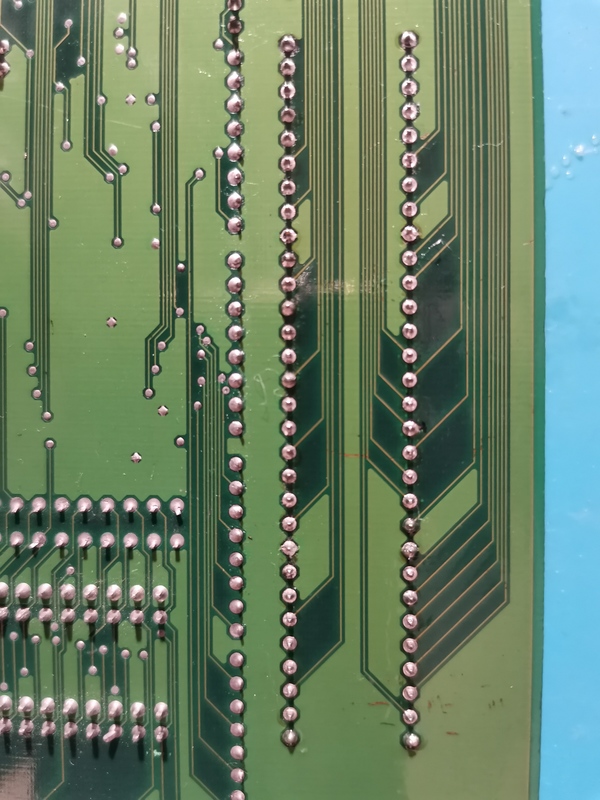

А вот что по пайке:

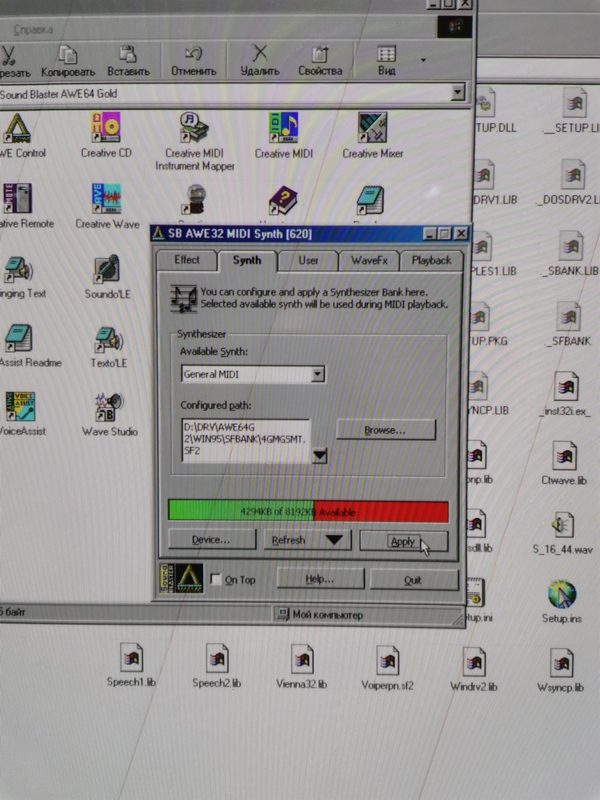

Ну и проверка:


Косяк - около двух контактов появилась черная точка. Похоже, что я перегрел плату оловоотсосом. Ну да ладно, могло быть хуже

[cyreex]

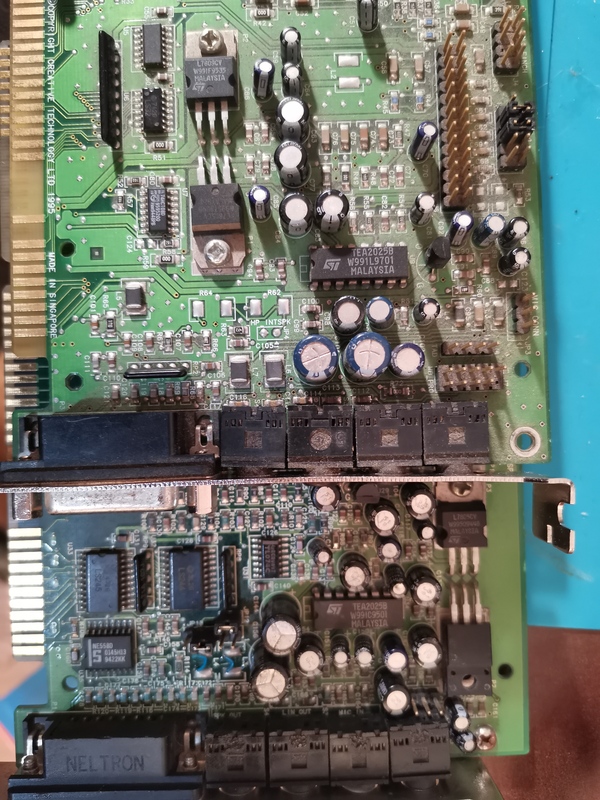

Перебрал платы, нашел вибру, которую черт знает где и для чего забрал. Откровенно же унылая плата. Но... Там оказался нужный транзистор и катушки. Верну awe32 ее нормальный внешний вид.


[arti9m]

примерно минуту гиел феном на 500 градусов - разъем снял.

Неплохо так, ещё повезло, что плата не вспузырилась)) На такой температуре никакой оловоотсос не нужен, разъём можно было просто вытащить руками

С картой получилось немного сложнее. 4 контакта не хотели отпаиваться оловоотсосом

Скорее всего земля или питание. Даже простым паяльником не всегда берутся - нужно толстое жало и повышенная температура. Или фен на 500 градусов + оловоотсос на нагретой плате)) На самом деле 500 - это жутковато, коньяк своё отработал
Я недавно снимал медь с нового текстолита при 450 на среднем потоке. Вот просто погрел минуту и пинцетом снимал.

Увы, разъем от оригинала отличается, но искать точно такой нет никакого желания. Работает, и ладно.

Если найдётся человек, который заметит разницу не зная, что разъём меняли - держите его, скорее всего это профессиональный обученный шпион. Если бы у меня были подобные разъёмы с металлическими ушками - я бы на всех своих картах заменил неглядя, и пофиг на оригинальность.

Косяк - около двух контактов появилась черная точка. Похоже, что я перегрел плату оловоотсосом. Ну да ладно, могло быть хуже

Платы старые, иногда текстолит трескается возле контактов даже от разумного нагрева при аккуратной пайке. А когда контакты вообще никуда не ведут и площадь очень маленькая - они мгновенно разогреваются целиком до температуры паяльника, эпоксидка под ними плавится и они благополучно отваливаются. Естессно, на работу или надёжность это никак не влияет.

Ещё раз поздравляю с отличной картой!

p.s. вот так взял и поднял ценник своей AWE-шке на сотню баксов

[cyreex]

@arti9m Спасибо, буду иметь в виду! Я чайник, даже не скрываю Не ушатал, уже нормально. Мелких косяков наделал, конечно, но ничего сильно раздражающего.

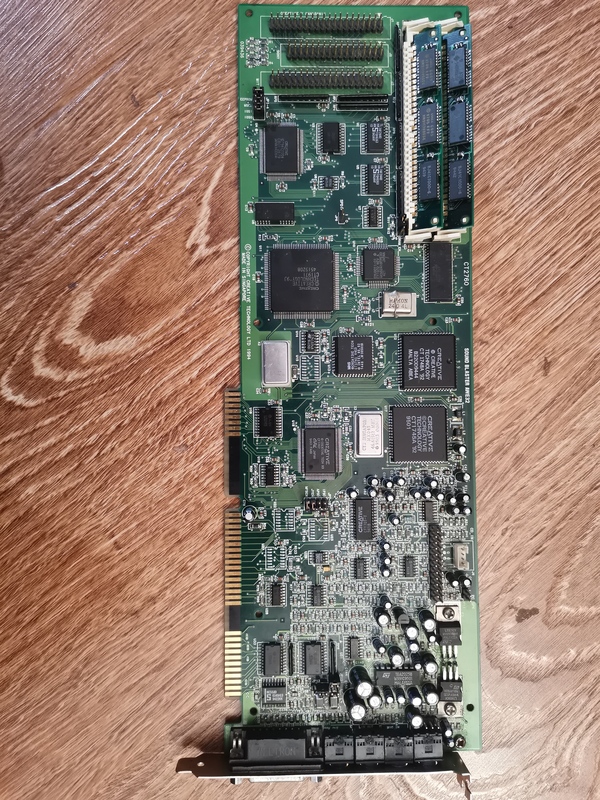

Заменил транзистор на оригиналиный, добавил дроссели. Не бита, не крашена, бабуля в WC2 по воскресеньям гоняла.

Если приглядываться, косяки разглядеть можно (что карта была в ремонте). Но мне нормально, карта пойдет на замену голды В DOS всё же лучше не PnP (вроде памяти нст меньше), да и выглядит солиднее. А еще у меня есть крутой привод для интерфейса Panasonic

[cyreex]

Vibra16 даже оживлять не стал - приклеил на скотч транзистор А вообще вот и ответ, почему я откровенный хлам уже давно перестал продавать. Эта вибра рублей 10 стоит, но вот запчасти потом попробуй найди для более дорогой карты.

[arti9m]

В DOS всё же лучше не PnP (вроде памяти нст меньше)

Не по теме

Опыт с PnP:

► Показать

Если дело касается раннего железа, лучше "не PnP" без всяких условий
Это как управлять автомобилем с механикой и без всяких умных компьютеров внутри - полный контроль, а если что-то ломается - легко починить.

Многое зависит от конкретной реализации PnP в системе. Есть системы, которые сами инициализируют карточку сразу в оптимальные значения IRQ/DMA, отобразят их на экране и всё, готово. Это ещё до загрузки ОС. А дальше работаем так, словно у нас не-PnP карта.

А есть системы, где этот механизм инициализации криво работает (например, не назначает IRQ/DMA при наличии нескольких PnP карт в системе) или его нет вовсе - тогда придётся в DOS инициализировать карточку какой-то утилитой. А винда, по идее, как-то сама с ней должна разобраться. И даже интересно, что будет, если сначала запустить DOS, инициализировать там карту, а потом сверху догрузить винду. Думаю, что ничего хорошего

[Колючий]

По этой же карте вопрос.
Набортная память не работала, на пайке пинов 1, 19, 20, 21, 22, 38, 39, 40 были трещины. Т.е. под вопросом был контакт крайних земель и +5В (под +5В оставался ещё 6-й и 35-й под землю), а так же вопрос был с А3, А4 и DQ15, DQ16.
Со слотом проблем при этом не было совсем, работал с парой 16Мб модулей.

Пропаял чип.

Набортная память как не была доступна, так и осталась недоступной. Зато дополнительная отвалилась, работает только в виде пары 256кб SIMM30.
Переключение осуществляется перемычкой, которая определяет, куда будет идти сигнал RAS, на слоты, или на чип. При этом чип всегда остаётся полностью параллелен памяти на слотах. Подозреваю, что был битый, после пропайки "очнулся" и начал куда-то гадить, только пока не понимаю куда. Из странностей на нём пока вижу только закороченные LCAS и UCAS. По даташиту на чип вроде бы такого быть не должно, они работают раздельно.
Есть у кого аналогичные карты, чтобы прозвонить эти пины чипа DRAM? Ноги 28-29. По расположению на карте - нижняя сторона, ноги 8 и 9 слева.

[Колючий]

Отбой. Присмотрелся к фото со снятыми разъёмами - CAS на плате и должны быть закорочены.
Ну, в принципе, надо брать розу и аккуратно снимать чип, корпус только для паяльника у него не очень, а греть феном старую плату сильно неохота.

ЗЫ. Классический пример, лучшее - враг хорошего. Поправил в паре мест пайку до заводского вида, отмыл, ну и радуйся, один фиг набортная память мне нафиг не нужна. Но вот "надо разобраться"... Наразбирался, называется... Поковыряю ещё даташит, интересно, в каком месте именно косяк, что 512кб доппамяти работают, а больше - фиг. Но один фиг чип надо снимать...

[cyreex]

@Колючий Я встроенную память не проверял, как-то упустил этот момент, даже забыл про нее - сразу с 8мб проверял. Про возврат я даже и не знаю - вернуть бы работоспособность слотов, тогда без проблем!

Если что-либо надо прозвонить, есть рабочая 2760 у @arti9m, можете попросить.

Чипы памяти можно аккуратно снимать феном + розе. Так, наверное, проще, чем просто паяльником. Будет забавно, если без него снова заработает.

[Колючий]

Никаких возвратов, при получении карта была работоспособна с любым объёмом дополнительно памяти.
Пока скинул чип, только с розой, дуть вплотную к слотам совсем не охота было. Тут главное флюса и сплава не жалеть, для текстолита и окружающего пространства выходит лучше, чем если прогревать всю область воздухом.
Чуть позже отмою и проверю.
