Sound Blaster 32 PnP не позволяет запуститься компу

[Alexei]

Перепаял микросхему - ничего не поменялось. Звуковуха дает запуститься компу, но определяется раз из 10, закономерностей не выявлено.
Напомню ситуацию: после отпайки ножки одного из буферов (того, что возле IDE) плата запустилась и проработала без проблем 2 дня, на третий начала отваливаться в процессе работы. Не знаю релевантно ли это, но на работающей плате уровень сигнала на контакте Y2 отпаянной ножки был порядка 4,3В, после отвала 1,78..1,80, и перепайка микросхемы ничего не изменила.

[Alexei]

Тему можно закрыть

[cyreex]

Тему можно закрыть

Так а что в итоге оказалось?

[Alexei]

Прогрел с большим количеством флюса и пропаял все ножки "Вибры". Чип при этом ощутимо скрипел и трещал.
Пока работает, будем надеяться, что был где-то неконтакт или отрыв, из-за чего выбило буфер.

[Alexei]

Подскажите, плз, куда копать: начали хрипеть обе колонки, правая очень сильно.
Хрип (такой песочный характер помех) появляется отчетливо с возрастанием громкости воспроизводимого материала: звук запуска Windows 98, например. Сперва еле различим, по мере усиления звука очень сильно. Хрипят оба выхода, Line Out и Speaker Out.
Помехи появляются, вероятно, до усилителя TDA1517P.

[SiO]

Надо сгенерировать сигнал синус или треугольник например 1кг и осликом посмотреть где появляются помехи, но выходе чипа или после тда. Либо наушники ТОН2 и прослушивать.

[Alexei]

100% до тда.
при включении платы без разницы с лайнаут или спикераут правый канал звучит тише. минут через 10 появляются помехи на громкости от 30-40% в правом канале в такт музыке. в основном провал в хрип-треск по низким частотам. высокие различимы, но «песочат». не могу разобраться с подключением: установлены 4 оу, которые не гуглятся. похожи на tl074c. вызвонил ноги на одном из них, которые приходят в т.ч. и на мультиплексор, с которого с общего выхода и выходит звук. если правильно понял - нужно выпаивать, собирать некую конструкцию, га вход которой синус подать?

[Alexei]

100% до тда.
при включении платы без разницы с лайнаут или спикераут правый канал звучит тише. минут через 10 появляются помехи на громкости от 30-40% в правом канале в такт музыке. в основном провал в хрип-треск по низким частотам. высокие различимы, но «песочат». не могу разобраться с подключением: установлены 4 оу, которые не гуглятся. похожи на tl074c. вызвонил ноги на одном из них, которые приходят в т.ч. и на мультиплексор, с которого с общего выхода и выходит звук. если правильно понял - нужно выпаивать, собирать некую конструкцию, на вход которой синус подать?
наушники какие-то зело модные. а если к обычным припаять резистор с конденсатором? и с какого выхода какого компонента их подтыкать?

[Alexei]

В общем - не стреляйте в пианиста: он играет как умеет.

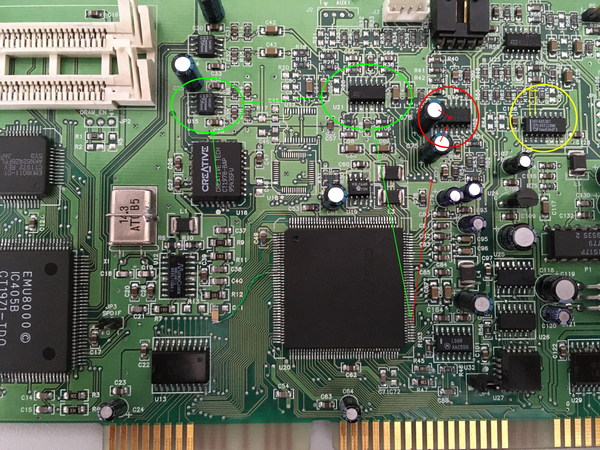

Как я понял - DAC через свой ОУ (зеленым цветом) посылает сигнал на процессор.
Процессор пытается воспроизводить (красный) выход через электролиты С75,76 на вход операционного и параллельно на мультиплексор (желтый).

[Alexei]

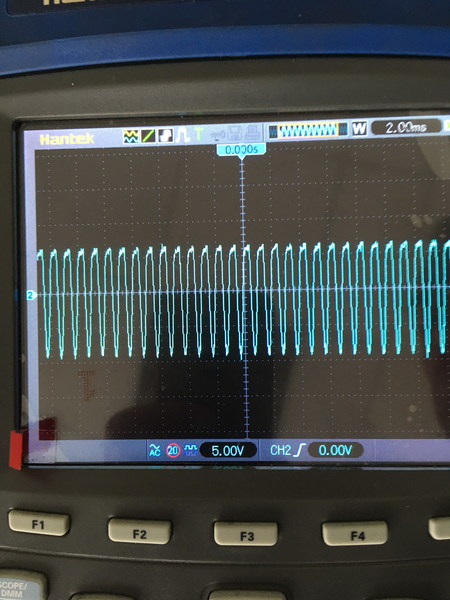

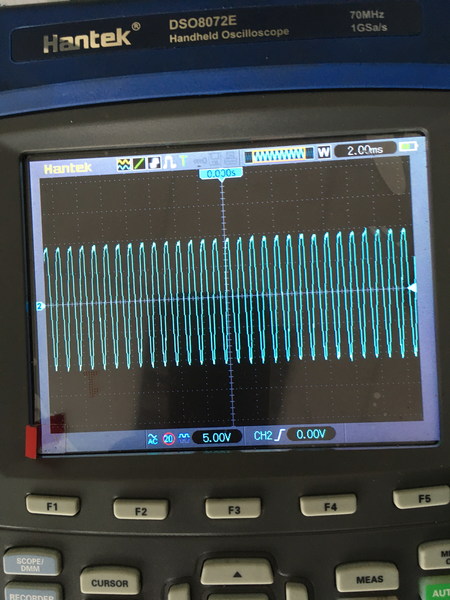

WinAmp воспроизводит тестовый звук 1кГц 0Дб.

Выход с процессора - правый и левый каналы. Правый верх немного засажен. Аналогичная картина и на втором ОУ, ножки 3 и 12.
