Sound Blaster 32 PnP не позволяет запуститься компу

[Alexei]

Всем добрый день.
Установлена CT3600, комп работал, внезапно завис, после перезагрузки не проходит POST. Со снятым SB все ОК. Такая ситуация на платах с Intel BX/LX440.
Плата 5MVP (сокет 7) запускается, после загрузки системы определяет "Порт LPT и COM4" на которые не устанавливаются драйвера, ни одно звуковое устройство не находится. Кроме этого конфликт ресурсов - символ (!) ACPI. Само собой, при снятии платы все в полном порядке.
Кто с такими симптомами сталкивался?
По самой плате: замыканий не нашел, отвалившихся / гнилых элементов, оборванных дорожек нет, питание всех основных микросхем на плате 5В (с шины ISA) и тех, что через регулятор с гайкой запитаны - в порядке. EEPROM 93LC66В перепрошил заведомо исправной прошивкой. При включенном компе процессоры, стабилизатор чуть теплые.
Vibra СТ2502 подохла?

[SiO]

Видимо линии шины просаживает, где материнка "посильнее" стартует, где не хватает сил сигнал по линии прогнать, там и не стартует. Пробуйте дефекты найти или прозвонить линии на землю и на питание , чтоб не было низких сопротивлений.

[Alexei]

когда звуковуха лежит неподключенная на столе - замыканий нет. В подключенном состоянии не зная уровни сигналов и т.п. смысла нет прозванивать, ну, во всяком случае внаглую 12В или 5В на сигнальных линиях не висят. Чисто визуально по дорожкам - питания и массы есть там, где должны быть. Практически все дорожки к шине ISA, кроме питания и массы идут от чипа СТ2502.

[Alexei]

Измерил на ножках слота ISA напряжения при включенной плате с установленной картой: все биты данных 5В кроме ножки А2 "данные бит 7" 0,11В, материнка не запускается.
Если ножку А2 изолировать, материнка проходит POST, комп грузится, звуковуха системой не находится. Напряжения на этих же ножках шины ISA нормализуется.
Проблема в звуковухе, вероятно, связана с линиями, приходящими с А2. А там дальше все грустно: после А2 через точку соединения сигнал расходится на 2 микросхемы 74LS125AD - четырехканальный буфер шины, но приходит на каждой микросхеме разные ножки, т.е. как-то сопоставить параметры не получается.

[arti9m]

Проблема в звуковухе, вероятно, связана с линиями, приходящими с А2. А там дальше все грустно: после А2 через точку соединения сигнал расходится на 2 микросхемы 74LS125AD - четырехканальный буфер шины, но приходит на каждой микросхеме разные ножки, т.е. как-то сопоставить параметры не получается.

Для начала можно те ножки 125-ых (куда приходит контакт А2), которые выходные (это номера 3, 6, 8, 11), поочередно отпаять от платы (приподнять) и проверить материнку на запуск.
Наверняка после отпаивания одной из них материнка начнет запускаться.

Потом посмотреть, что приходит на вход и на управляющий контакт именно этой секции этой микросхемы, ножку которой отпаяли.
Т.е. может быть такое, что там на входе висит ноль и на управляющем ноль, поэтому выход сажается на ноль. Тогда проблему надо искать выше.

А может быть, что эта 125-я неисправна и сажает ножку на землю, тогда - заменить её.

[Alexei]

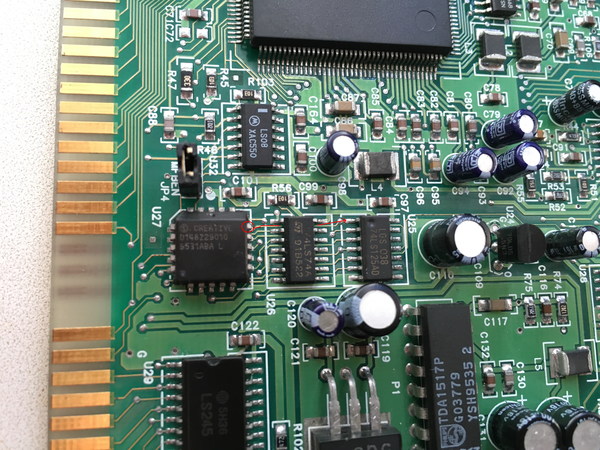

На первой микросхеме (красная линия) вход "1А" соединен перемычкой на плате с выходом "4Y"
На второй микросхеме - возле IDE (зеленая линия) - вход "2А" соединен с выходом "1Y"

[Alexei]

Как тут отпаивать? На первой микросхеме вход первой секции 0,1 В и он же выход четвертой. Эти же 0,1 В приходят на вторую микросхему на "2Y".
На всех управлениях G* прибл. 4В

[arti9m]

Как тут отпаивать? На первой микросхеме вход первой секции 0,1 В и он же выход четвертой. Эти же 0,1 В приходят на вторую микросхему на "2Y".
На всех управлениях G* прибл. 4В

Осциллограф или какой-нибудь логический пробник имеется?
Хотелось бы знать, там 4В постоянки (т.е. стабильно высокий уровень) или же там изменяющийся сигнал, который мультиметром усредняется до 4В?

Можно отпаять (и приподнять ножки) 4Y на первой и 1Y на второй, этого должно быть достаточно, чтобы материнка с этой картой просто запустилась. Это будет эквивалентно изоляции контакта А2.

А потом по одной поочередно запаять назад, таким образом сузить круг поиска.

[Alexei]

Почитал даташит - логично, в общем-то: на гейте 4В - выход закрыт... А управление гейтом приходит с какой-то микросхемы creative, на которую описания нет.

[arti9m]

Почитал даташит - логично, в общем-то: на гейте 4В - выход закрыт... А управление гейтом приходит с какой-то микросхемы creative, на которую описания нет.

Не так. Высокий уровень на гейте означает, что выход находится в высокоимпедансном состоянии. Т.е. отключен от схемы.
Т.е. это бы никак не мешало работе материнской платы.

А у нас, как я понимаю, вставленная звуковая карта мешает работе материнки.
