IBM PS/1

[Lyawon]

IBM PS/1 Machine type 2168 Model 452
Базовый конфиг:

• RAM 2Mb, HDD 85Mb, CPU 486SX 25MHz, no cache, FDD 3,5" - в таком виде мне и досталась. Всё родное.

• Был преобретён в таком состоянии

Конфиг на сегодняшний день:

► Показать

• Добавлен кэш L2 128kB - что поделать, на материнке распаяно толко 4 кроватки под кэш.
• Апгрейд проца: установлен Overdrive ODP486SX25 @ 2x25 МГц DX2-66 @ 2x25 МГц. Чтобы отключить от шины впаянный процессор, нужно сигнал UP# (Upgrade Present, нога 156) засадить на землю. За это в процессорах overdrive отвечает нога B14 (на материнке B14 в сокете соединён с ногой 156 впаенного проца), однако в обычных 486 - это нога в воздухе. Намотана перемычка на ноги процессора.
• Добавлена планка памяти 4 МБ

Выглядит на сегодня так:

► Показать

Снаружи


Внутри


Что ещё предстоит (буду рад содействию!):

• Найти новую шторку для дисковода 3,5" ALPS DFR723F ибо пала смертью храбрых
  Шторки от следующих дисководов не подходят:
  ALPS DF354H
  Samsung SFD-321B
  TEAC FD-235HF
• Купить overdrive DX2ODP50 или dx2-75
• Попытаться заставить мать заработать на 33 мГц (без тыканья паяльником в мать). Маловероятно. Чипсет какой-то экзотический.
• Найти пару винтов длинной 10..15 мм с дюймовой резьбой (стандартная резьба для "больших" комповых винтов).
  Нужны для крепления крышки корпуса: два винта сверху корпуса за ручкой. Винтики нашлись. Там оказалась обычная метрическая резьба %)

Полезные ссылки:

► Показать

Немного родного софта и инфы
Зеркало ftp IBM и описание файлов в нём
http://ps-2.kev009.com/

[phantasm]

Кого поздравлять с покупкой? Там кстати нормальная плата, без ёлки.Но мне показалось проц распаян на ней.

[Lyawon]

Меня. Не выдержал...

[phantasm]

Меня. Не выдержал...

Поздравляю! Ждём качественных фото и обзора

[Lyawon]

Комп проехал мимо Минска, так что попадёт ко мне только в понедельник.

[Lyawon]

Итак, IBM PS/1,
2158 - 452
468SX - 25
2MB RAM/85MB HDD
Я так понял в девственной конфигурации: все компоненты - оригинальные.

Так как конфиг достаточно грустный, есть такие варианты:
1) апгрейдить проц, но если я правильно понял, то тут нужен overdrive на частоте FSB 25 (т.е. dx2-50 или dx4-75). Заработает ли тут что-то на 33 МГц шине - неизвестно, как и процы со 168 ногами. Но надежду вселяет наличие трёх джамперов, названных micro select.
Плюс докинуть кэша 128кБ.
2) форм-фактор материнки достаточно стандартный для компов IBM того времени в разных исполнениях. Вот к примеру та же мать из Ambra 486 Phantasm'а - точно встанет в этот корпус. Так что возможно поискать какую-нибудь более "живую" мать и сунуть туда же всё тот же райзер... Но это уже будет наверное мне оч.

Вот как оно выглядит:

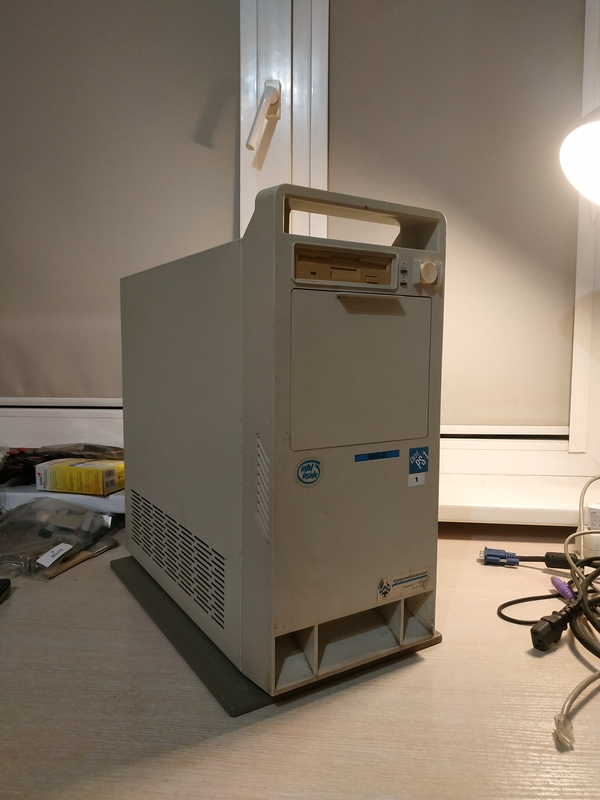

Отшэнь пожелтевшие дисковод, но крышечка вровень нашальникэ

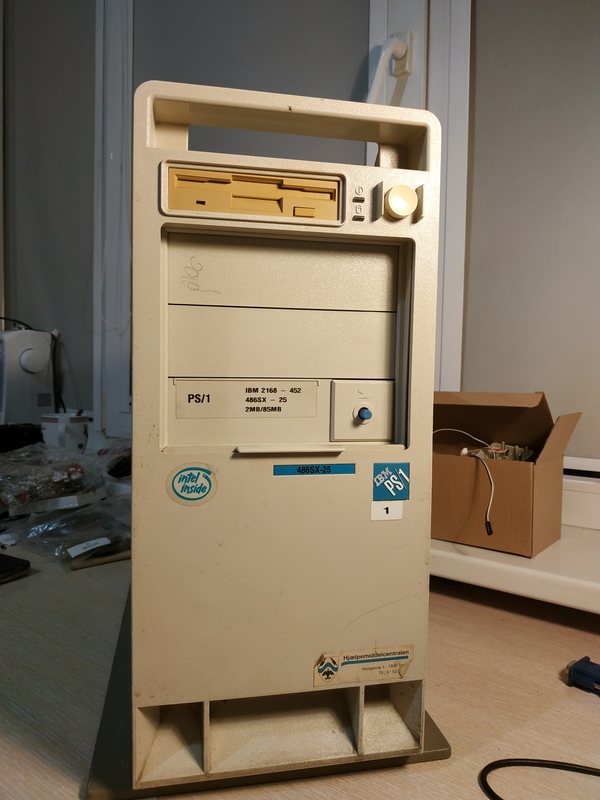

А теперь выступает ;)) но вот этот вот регулятор громкости спикера не дал мне удержаться от покупки

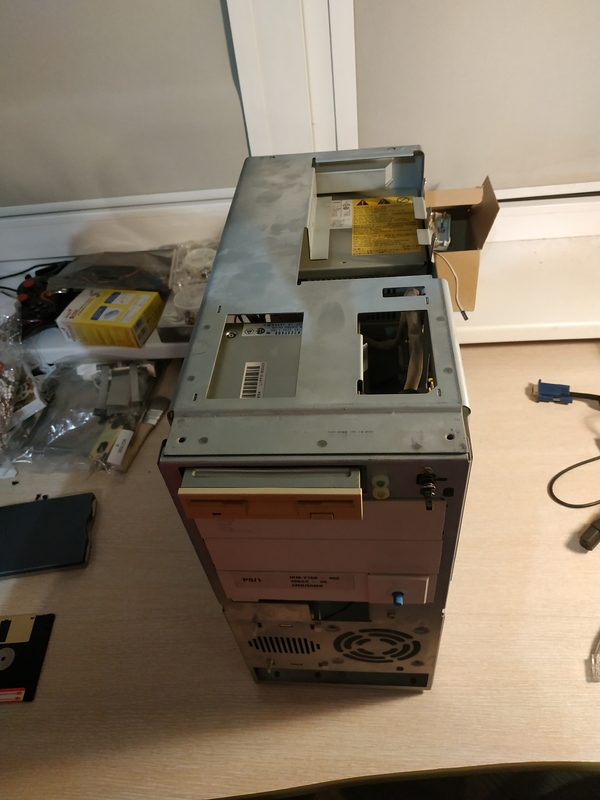

Несмотря на простор в корпусе, есть доп особое место для второго винта

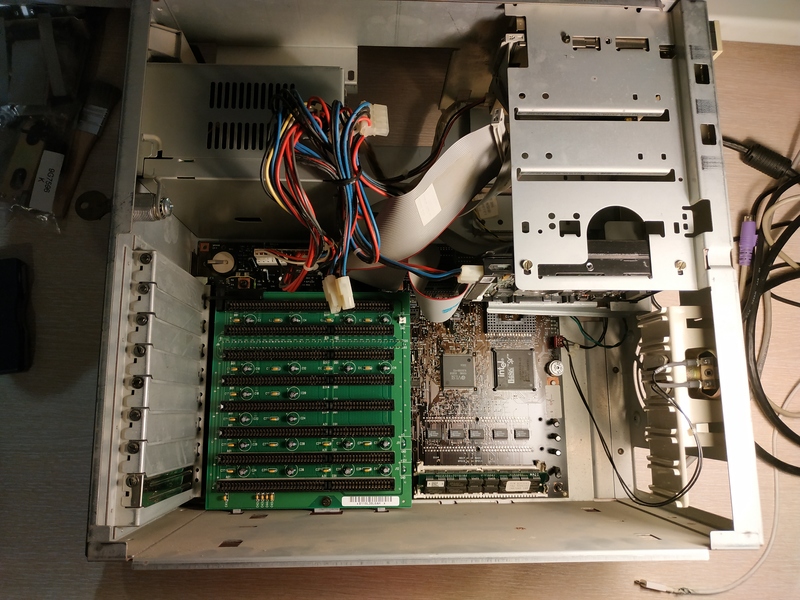

Унутры

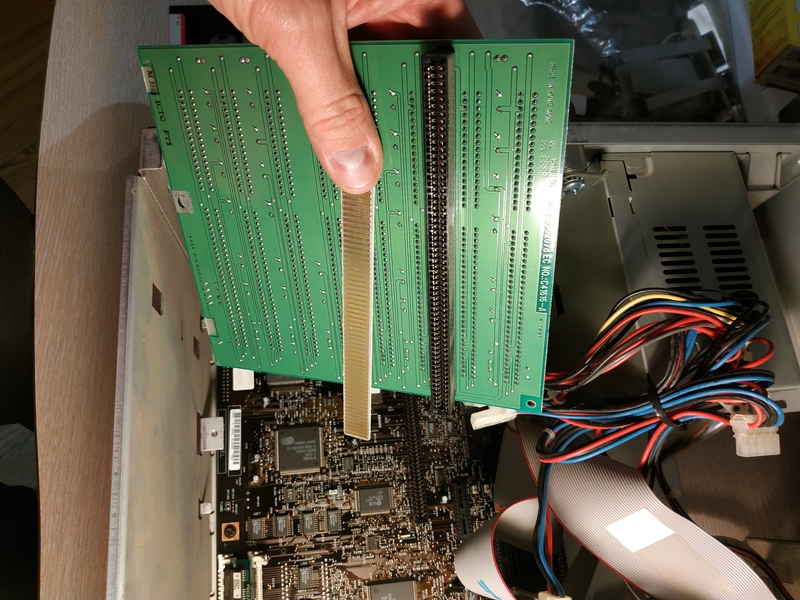

Конструкция горизонтального райзера %)

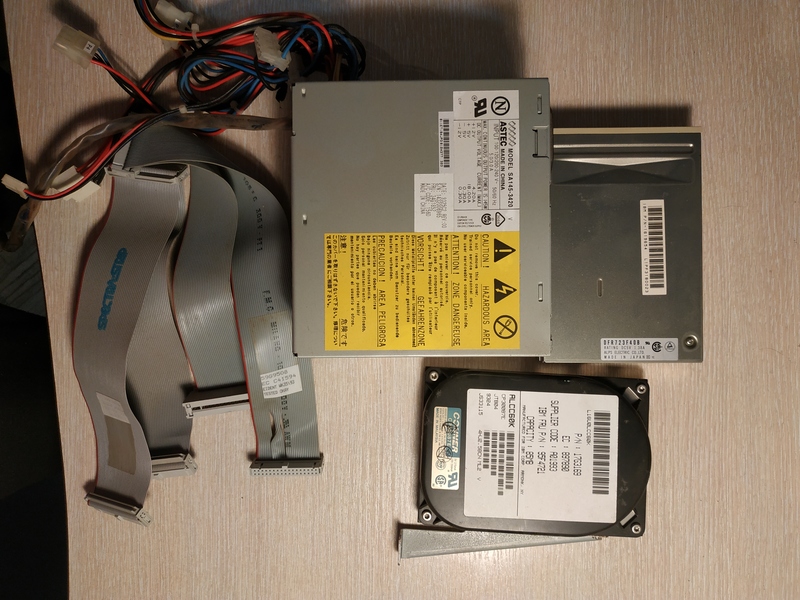

100% original

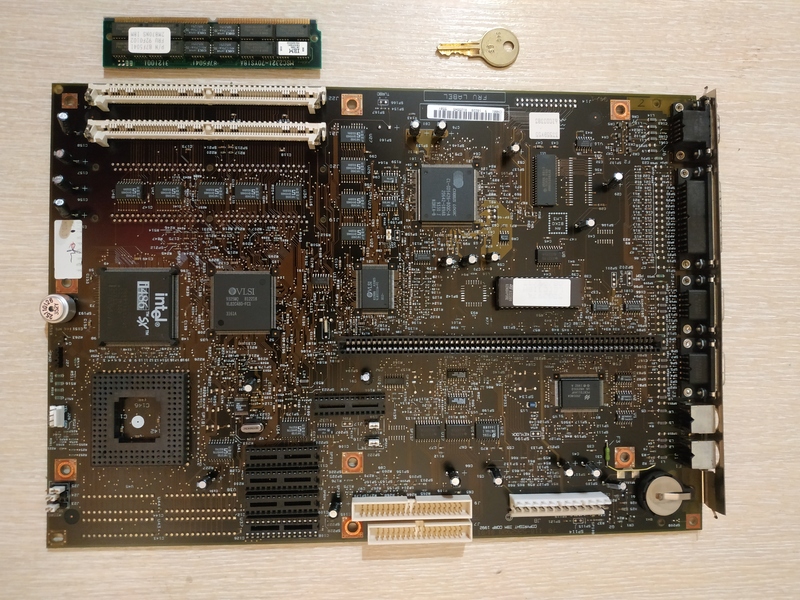

Мать


[MatveevAleksey]

Я думаю если там что-то поменять, он тут же перестанет быть PS/1

[grindim]

Модернизировать его толком не получится, только слегка, по ряду причин, впаян процессор, нет ни VLB ни PCI и т.д. и т.п., короче машина все равно не будет мощной. Поэтому тут 2 варианта, на мой взгляд.
Первый - оставлять все как есть, только все почистить.
Второй - все выкинуть и в этом корпусе собрать что то хорошее, уж очень красивый корпус. Но т.к. дербанить такую красоту в которой все в оригинале это кощунство, то думаю первый вариант будет правильнее.

[Lyawon]

...Поэтому тут 2 варианта, на мой взгляд.
Первый - оставлять все как есть, только все почистить...

Сделано =) Фоты - позже.
Ну и этот вариант не отменяет всё же разобраться таки с этим чудом маркетинга - апгрейд 486SX =)

По поводу отсутствия VLB и PCI. На матери можно отключить встроенную видюху... Чем же её можно "проапгрейдить", учитывая ISA only выбор?

[cyreex]

По поводу отсутствия VLB и PCI. На матери можно отключить встроенную видюху... Чем же её можно "проапгрейдить", учитывая ISA only выбор?

Наверное любая карта на 1МБ будет очень даже норм! Если нарастить RAM, то можно будет установить Win95 и использовать 24х битный цвет (или какой там) на рабочем столе

[FLiNT1011]

Как по мне всё ок. Комп своего времени и комплектный ещё.
Если подойти к апгрейду сугубо строго и чтобы было идентично, можно поискать документацию на эти машины. У IBM всё с этим делом строго. Должен быть мануал по апгрейду комплектующими от фирмы IBM. Найти их с оригинальными бирками IBM, как положено, будет та ещё задача...
