Нужна помощь с видео БИОСом

[kserj]

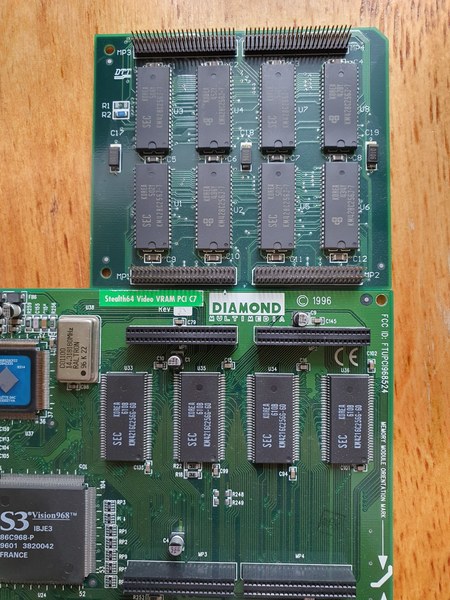

Когда-то приобрёл карточку без микросхемы БИОСа, повёлся на красивенький RAMDAC IBM 37RGB526CF22
Может кто-либо подкажет какая тут микросхема БОИСа нужна и где найти её дамп.
И ещё второй вопрос. Есть плата расширения памяти, но другой ревизии. Совместимы ли они ?

[arti9m]

Может кто-либо подкажет какая тут микросхема БОИСа нужна и где найти её дамп.

27C512 или аналогичная (например, W27C512)
Дамп на видеокарты на этом видеочипе есть на https://vgamuseum.info.
Конкретно на эту модель мб и не получится найти, но подойдёт любой другой на S3 86C968

И ещё второй вопрос. Есть плата расширения памяти, но другой ревизии. Совместимы ли они ?

Я бы забил маркировку родной памяти в гугл и той памяти, которая на платке. Если у них одинаковый тип (например, EDO), значит, скорее всего, заработает. А если тип памяти разный, то наверное нет.

Ещё нужно вызвонить пины питания и земли и убедиться, что они совпадают. Ну и что напряжение нужное, чтоб не оказалось, что на чипы 3.3В придёт 5В.

[kserj]

Может кто-либо подкажет какая тут микросхема БОИСа нужна и где найти её дамп.

27C512 или аналогичная (например, W27C512)
Дамп на видеокарты на этом видеочипе есть на https://vgamuseum.info.
Конкретно на эту модель мб и не получится найти, но подойдёт любой другой на S3 86C968

И ещё второй вопрос. Есть плата расширения памяти, но другой ревизии. Совместимы ли они ?

Я бы забил маркировку родной памяти в гугл и той памяти, которая на платке. Если у них одинаковый тип (например, EDO), значит, скорее всего, заработает. А если тип памяти разный, то наверное нет.

Ещё нужно вызвонить пины питания и земли и убедиться, что они совпадают. Ну и что напряжение нужное, чтоб не оказалось, что на чипы 3.3В придёт 5В.

Спасибо, Артём. Буду пробовать.

[kserj]

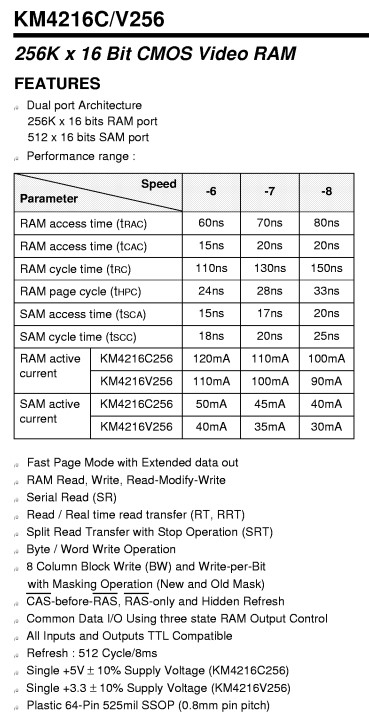

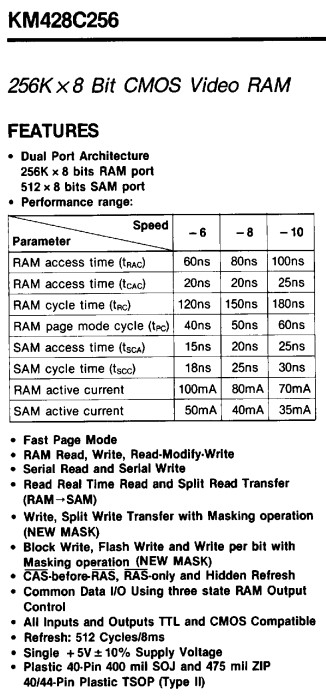

Посмотрел память, на карте KM4216C256G-60, на доп. плате RM428C256j-7
Обе VRAM, на 5 вольт, только с разной скоростью (60 и 70 нс) и организацией 256K*16bit RAM port и 256K*8bit RAM port.

[arti9m]

Посмотрел память, на карте KM4216C256G-60, на доп. плате RM428C256j-7
Обе VRAM, на 5 вольт, только с разной скоростью (60 и 70 нс) и организацией 256K*16bit RAM port и 256K*8bit RAM port.

8-битную скорее всего подключили как 16-бит. Но более вероятно, что там шина вообще 32 или 64, и из нескольких чипов она и собирается.
А вот если карточка настроена на 60нс, то с доп.памятью 70нс могут появиться артефакты.

Проверить распиновку питания (если не лень) - и можно запускать.

[jugansarr]

kserj
на ретровебе - открываем вкладку "чипсеты" и в строке поиска по "мануфактуре" (производителю) вбиваем "S3".
В появившемся списке https://theretroweb.com/chips/?chipManu ... PerPage=24
находим именно ваш видеочип S3968-P, который "made in France". Щелкаем по нему
получаем https://theretroweb.com/chips/3951. Теперь нас интересует кнопка с надписью "See all cards with this chip" (что то типа "посмотреть все карты использующие этот чип"). Щелкаем по ней и через некоторое время нам выдается список всех видеокарт использующих этот чип (в пределах "знаний ретровеба") https://theretroweb.com/expansioncards/ ... B0%5D=3951
есть несколько похожих карт на вашу и по чипсету и расположению памяти и по типу RAMDAC.
Вот эта , например https://theretroweb.com/expansioncards/ ... o-vram-pci
или вот эта https://theretroweb.com/expansioncards/ ... on-771-pci
или вот эта https://theretroweb.com/expansioncards/ ... p-64-v-4mb
У всех есть драйвера во вкладке Drivers
У двух из трех приведенных выше - есть видеобиос во вкладке BIOS

ps: насчет поддерживаемой памяти - скачал даташит на чип (во вкладке documentation) - и перевел через гугл-переводчик - какой тип памяти (по её организации) он поддерживает - стрелкой указал
