ALR Dual Socket 8 Motherboard

[phantasm]

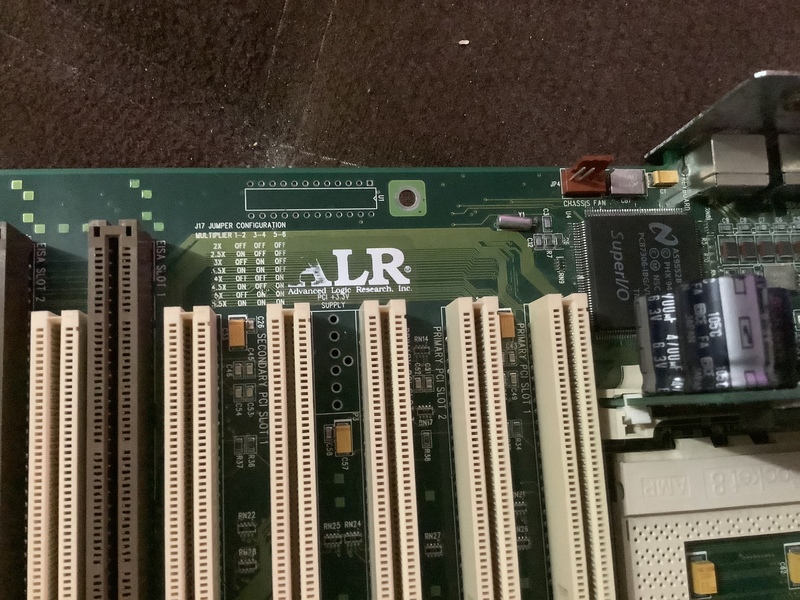

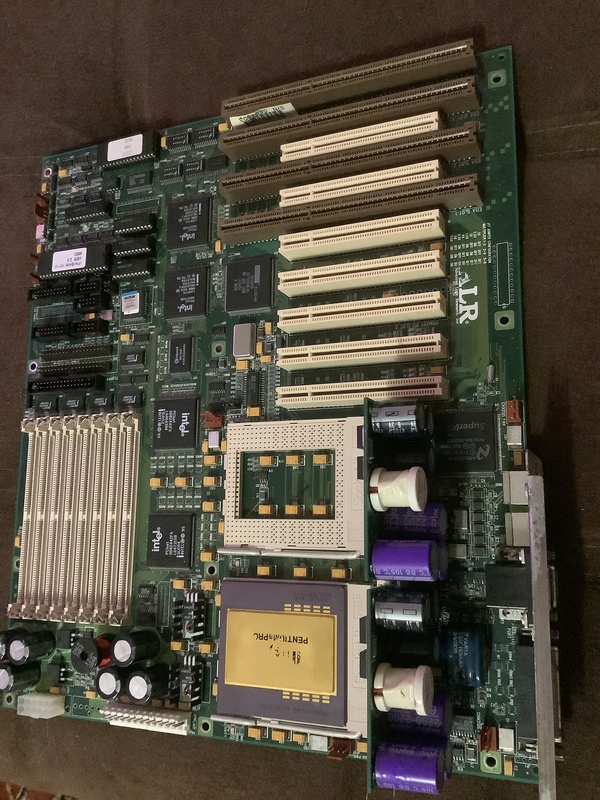

Купил вот такую плату.....
Брал ради процессоров и vrm....
В итоге VRM не подошли( просто стоят в слотах ibm 365 и тишина...)
Два проца ппро 200мгц 512 кэш- один без пяти(!) ног работает на ibm
Второй в отличном состоянии с неплохим принтом просто греется и молчит...
Первое- может кто поделится мануалом на данную мать( ничего путного кроме одной фото в нете не нашёл...) при подключении обычных двух разъемов питания мигают диоды на плате, клава мигает- но спикер молчит.

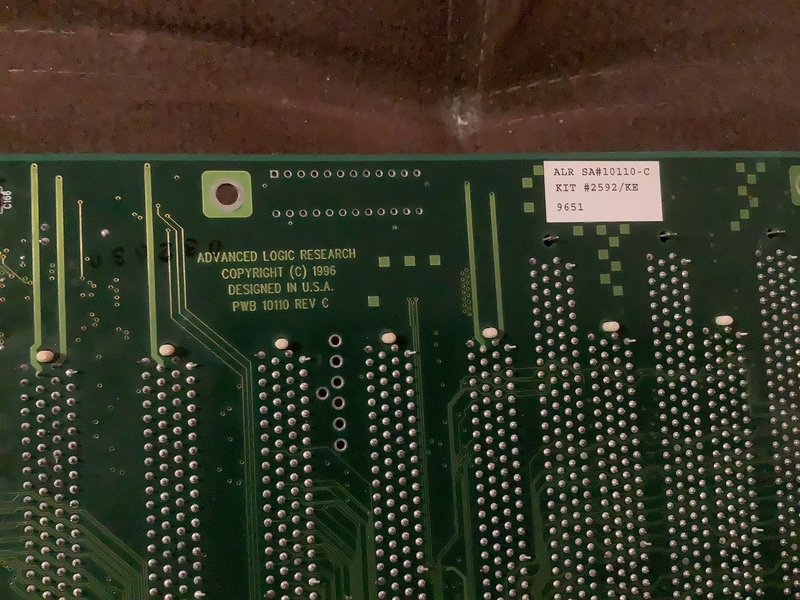

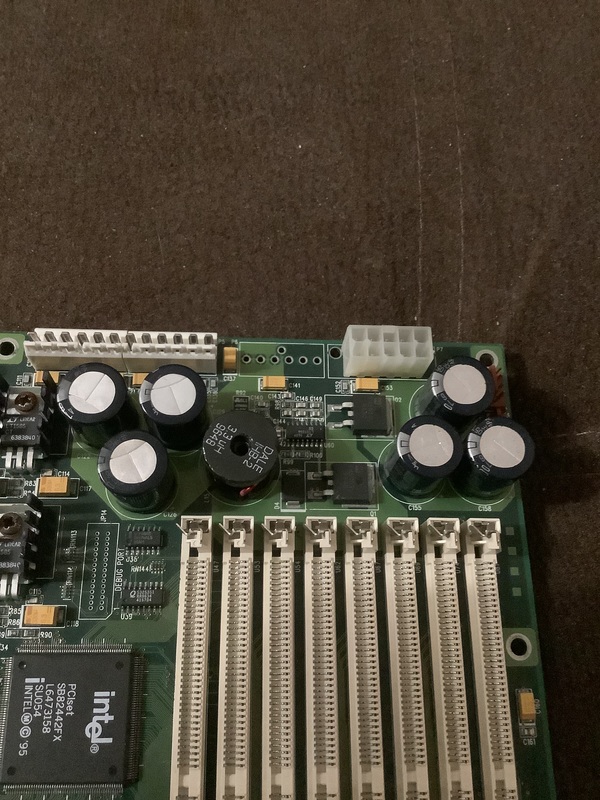

Есть еще какой-то разъем под питание, но что туда пихать
Второе: если кому-то понравилось сие чудо и захочет заиметь дайте знать...
Четыре месяца ждал пока приедет и вот такой облом

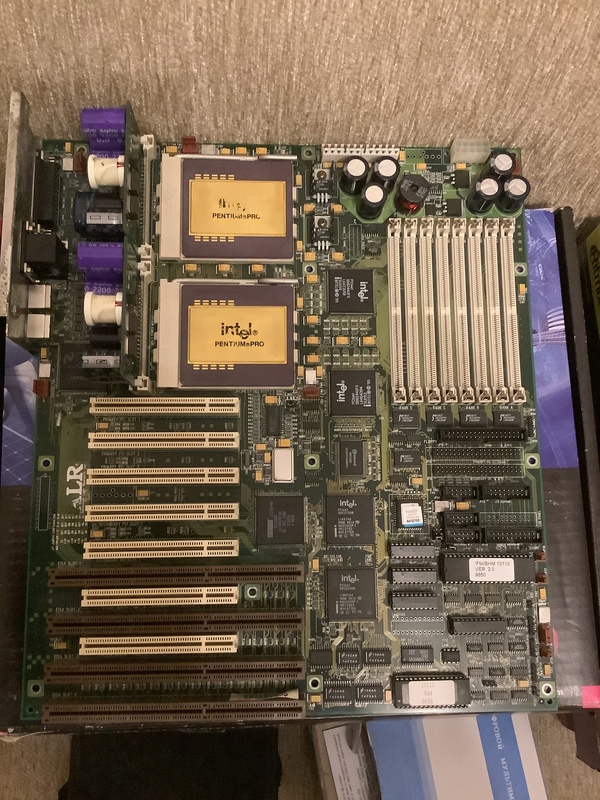

[phantasm]

Вот такое чудо в общем... ищу блок питания

[Max1024]

Как обладатель ALR 6x6 ReVo скажу так, у большинства А брендовых серверов были свои БП, это надо учитывать когда берешь что-то. Но на самом деле у тебя не так много проблем, тебе нужно узнать распиновку (обычно это +5V и земля) доп. разъемов питания (гугл + webarchive) и сделать такой разъем вручную, либо искать ALR PSU на Ebay.(мой бп вообще 19кг весит и там все свои разъемы, еще еле влез в допустимые почтовые лимиты по весу )
по поводу VRM лучше перед установкой также посмотреть мануалы, дабы просто не спалить что-либо. Может быть что в IBM делали свое в ALR свое.
Безногий проц работает т.к посмотри распиновку сокет-8 цпу, скорее всего эти ноги - земля и тебе просто повезло =)
P.S. похожие траблы могут ожидать покупателя SLOT-2 матери DELL с 4-мя cpu, там тоже по питанию не все как обычно

[phantasm]

@Max1024

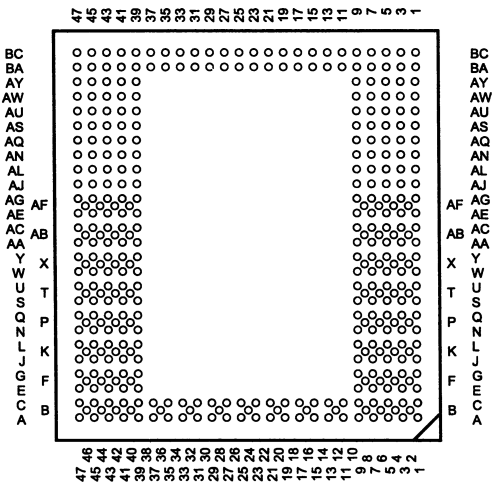

три ноги BA47,BC47 и BC3 попались земля
одна А47 вывод vref-задаёт уровень опорного напряжения интерфейса, которое должно подаваться на каждый из этих выводов...
И одна AU1 VCCS-Для текущих процессоров не используется
Получается важна только А47 ......но насколько. Проц без нее работает( я её отломал собственноручно, когда изопропилом зубной счеткой промывал- думаю была уже припаяна, она самая крайняя была...
Вот что пишут
Электрический интерфейс
Для синхронных сигналов (большинства сигналов системной шины) процессора Pentium Pro и Pentium II используется вариант низковольтной логики GTL (Gunning Transceiver Logic). Этот улучшенный вариант фирмой Intel назван GTL+. Для повышения помехозащищенности и снижения влияния отражения сигналов интерфейс требует соблюдения топологических и электрических правил подключения абонентов шины (рис. 6.2). Схемы передатчиков сигналов этого интерфейса имеют выходы типа «открытый коллектор». Каждая сигнальная цепь должна иметь на обоих концах проводника резистор-терминатор, подтягивающий линию к высокому уровню VTT. Входные схемы приемников являются дифференциальными, сигнал воспринимается относительно опорного уровня на входе VREF. Низкий уровень выходного напряжения не должен превышать 0,6 В, высокий определяется напряжением VTT.
Насколько критично? HELP!!!

Литература по сокету 8 и слот 1 https://ru.bmstu.wiki/Intel_Pentium_Pro

[grindim]

В чем проблема припаять ноги на место ? Это сделает аккуратно любой опытный ремонтник. Мои товарищи по ремонту многократно проделывали такую процедуру.

[z4m]

4 месяца - это откуда ?

[Lyawon]

А позвони мультиметром на проце А47 с другимы ногами Vref? Если звенит, то можно наверное пренебречь https://ru.bmstu.wiki/%D0%A4%D0%B0%D0%B ... tabl11.png

Про ноги питания/gnd: читая всякое на фантоме, натыкался именно на отгорание ног питания у ппро, так что я бы всё же эти ноги точно восстановил (если проц использоваться будет под нагрузкой достаточно постоянно, а не просто вот включил проверить).

Ну а если питание паять, то и остальные уж тоже припаять, что уж =)

А с VRM тут @Max1024 прав на все 100%

[Max1024]

@phantasm
Похожe вот такой БП тебе нужен https://www.ebay.com/itm/111793267851
на фото есть распиновка power коннекторов


Ног vref у цпу прилично, если в нагрузке на др. платах все ОК, имхо можно не заморачиваться.

[phantasm]

4 месяца - это откуда ?

Долгая история. С Владивостока в Питер морем и т.д. С третьей попытки ...

[phantasm]

@phantasm
Похожe вот такой БП тебе нужен

Ног vref у цпу прилично, если в нагрузке на др. платах все ОК, имхо можно не заморачиваться.

Спасибо огроменное
