Решил я создать по VRM отдельную тему где составить список тех, что по идее должны работать с материнскими платами Socket 8. Информация не точная, выдрана из интернета.

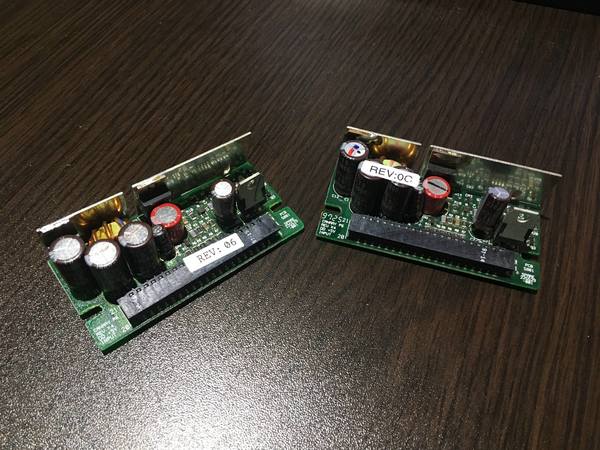

1. COMPAQ 225431-001. Модуль работает 100%, встречаются разные ревизии

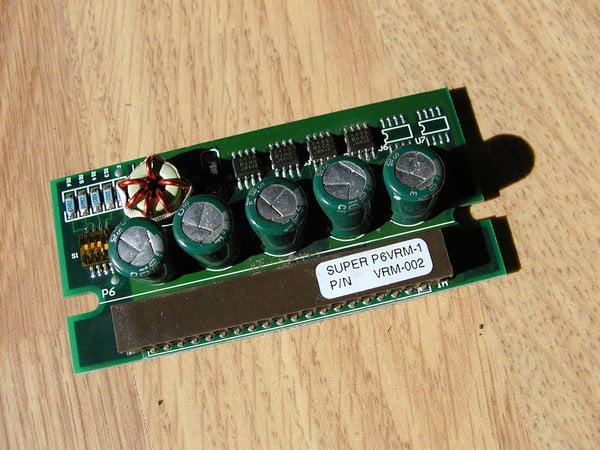

https://www.phantom.sannata.org/viewtopic.php?t=38247 2. P6VRM-1 (Supermicro)

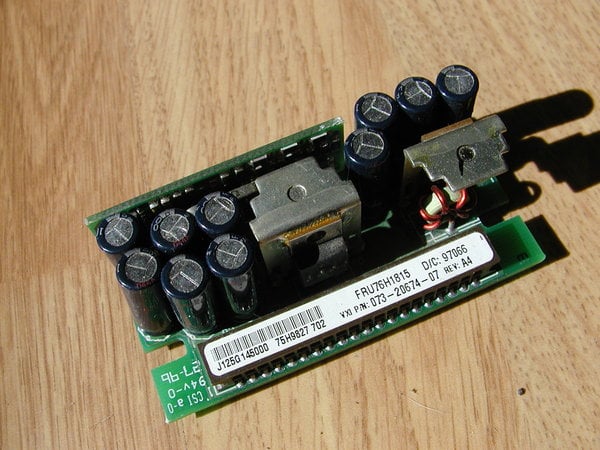

https://gainos.org/~elf/sgi/nekonomicon ... 900/1.html 3. FRU76H1815

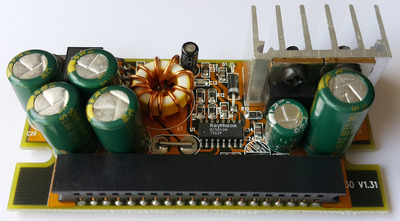

https://gainos.org/~elf/sgi/nekonomicon ... 900/1.html 4. ?

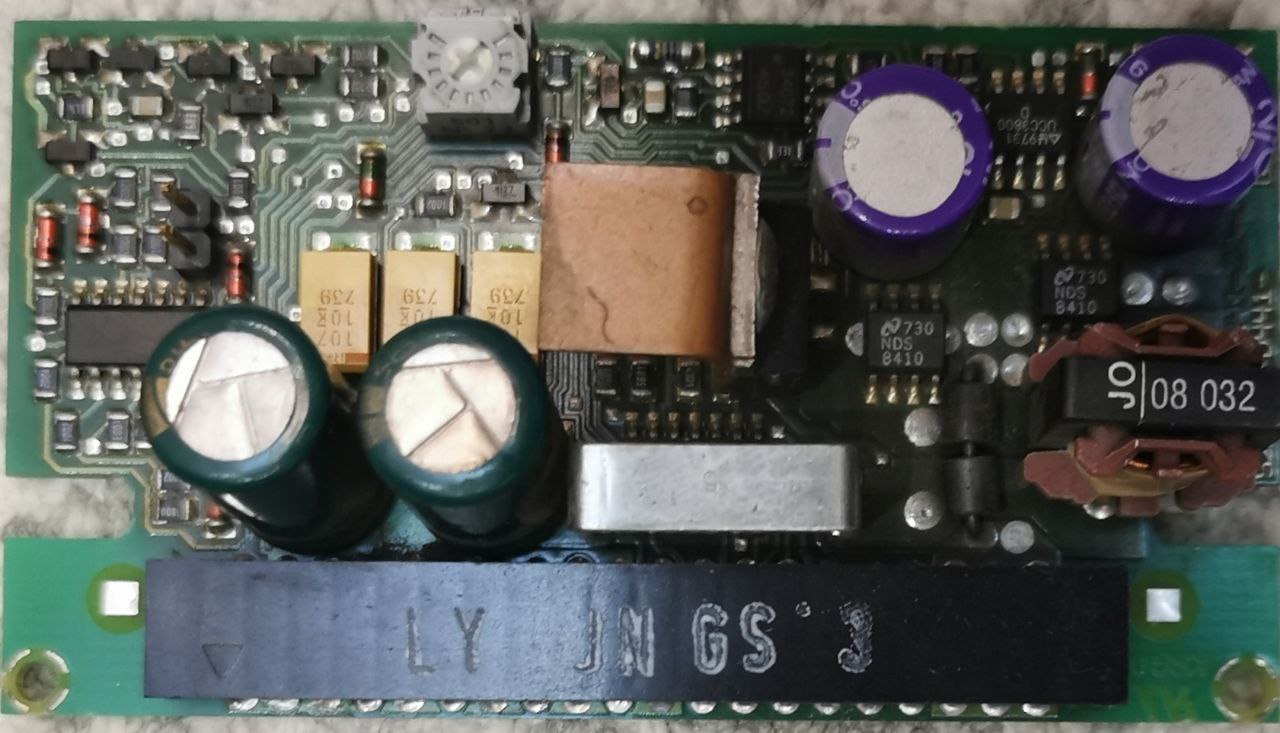

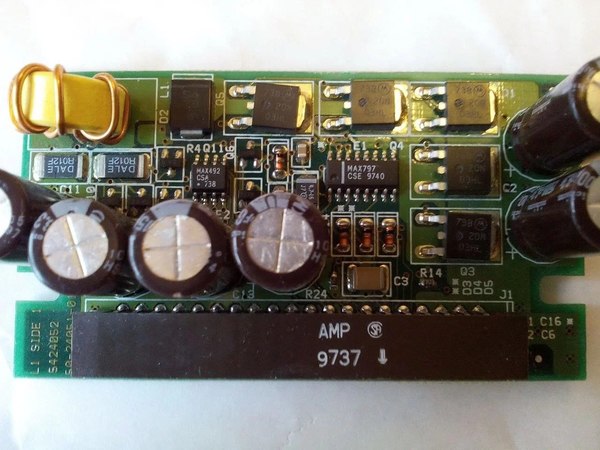

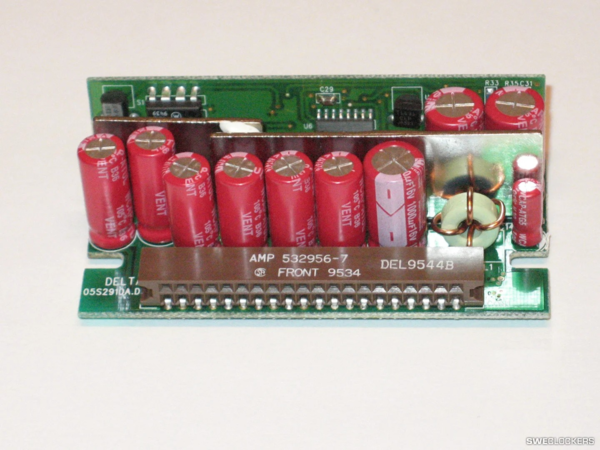

https://www.vogons.org/viewtopic.php?t=82517 5. Предположительно Fujitsu/Siemens (точно подходит) 6. Предположительно от DEC PRIORIS HX 6000. https://theretroweb.com/motherboards/s/ ... is-hx-6000 7. AMP?
https://www.sweclockers.com/galleri/154 ... age-202246

Вопрос скорее в том, какие работать НЕ будут.

VRM для Pentium Pro (для Socket 8), который вставляется в этот разъём (который, кстати, называется Header 8), регламентирован и документирован.

https://theretroweb.com/chips/997#docs
см. документ Pentium Pro Power Distribution Guidelines (242764-001)
Раздел 10.0 DC-TO-DC CONVERTER SPECIFICATIONS

Кстати, документация на PPro (и на обычные, и на PPro 1M) в явном виде показывает использование термоинтерфейса между процессором и радиатором. Так что, вероятно, отсутствие термопасты с завода у некоторых производителей - либо миф, либо ошибка.

@arti9m На том же ebay различных VRM завались, но почти все они для P2/P3. Эта заметка для того, чтобы не терять время на проверку каждого из них. Я на это потратил нормально так времени уже. Внешне они могут быть ОЧЕНЬ похожи на VRM для PPRO, но работать не будут.

cyreex писал(а): Ср янв 22, 2025 11:40 am @arti9m На том же ebay различных VRM завались, но почти все они для P2/P3. Эта заметка для того, чтобы не терять время на проверку каждого из них. Я на это потратил нормально так времени уже.

Для P2 и P3 будут совместимы, если сделаны по спекам VRM 8.1 и 8.2.
А вот если по VRM 8.3, то уже не обязаны быть совместимыми. На усмотрение производителя.
А вообще надо смотреть, какой там ШИМ-контроллер, и по документации на него делать вывод, будет ли выдавать 3.3В или нет.

arti9m писал(а): Ср янв 22, 2025 11:43 am

cyreex писал(а): Ср янв 22, 2025 11:40 am @arti9m На том же ebay различных VRM завались, но почти все они для P2/P3. Эта заметка для того, чтобы не терять время на проверку каждого из них. Я на это потратил нормально так времени уже.

Для P2 и P3 будут совместимы, если сделаны по спекам VRM 8.1 и 8.2.
А вот если по VRM 8.3, то уже не обязаны быть совместимыми. На усмотрение производителя.
А вообще надо смотреть, какой там ШИМ-контроллер, и по документации на него делать вывод, будет ли выдавать 3.3В или нет.

Можно и их добавлять В списке выше все должны быть совместимы.

У @FLiNT1011 есть двухпроцессорная плата ALR PPro с двумя съёмными модулями VRM. Так вот они не подходят на IBM 365( проверено лично)
Получается делали свою разводку?

phantasm писал(а): Ср янв 22, 2025 12:09 pm У @FLiNT1011 есть двухпроцессорная плата ALR PPro с двумя съёмными модулями VRM. Так вот они не подходят на IBM 365( проверено лично)
Получается делали свою разводку?

Судя по интернетам, на IBM заводятся стандартные модули. Про ALR не знаю.

@FLiNT1011 если будет возможность, добавь сюда фото переходников, пожалуйста. Чтобы мы знали, какие могут не везде работать.

Плата ALR Revolution MP Pro:

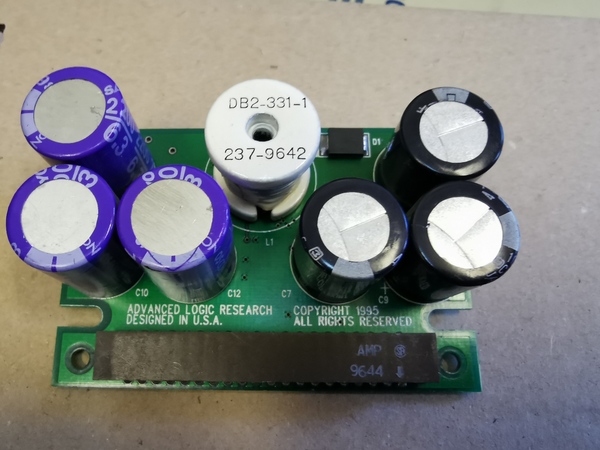

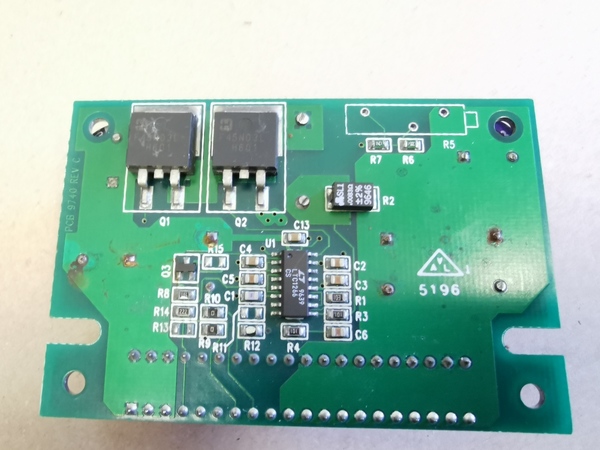

VRM:

cyreex писал(а): Ср янв 22, 2025 8:47 am 6. Не проверено, но через неделю узнаем. https://theretroweb.com/motherboards/s/ ... is-hx-6000

Здравствуйте. Не проверяли?
