Попытка оживления Toshiba T3100 (286)

[YeskelA]

Стал случайным обладателем раритетного ноутбука Toshiba T3100-20, к сожалению в неработоспособном состоянии со следами ремонта (следы перепайки транзисторов в блоке питания и стабилитрона на дисплее). Блок питания выдает сильно заниженное напряжение по +5V.
Попытка запустить от обычного компьютерного блока питания без дисплея (мамка требует +5v, +12v и -9v (-7v..-13v согласно мануалу)) привела к одному короткому писку спикера, после которого светодиоды реагируют на Caps, NomLocл, ScrolLock и на Ctrl+Alt+Del.
Родной дисплей подключил к родному блоку питания (+200v и +5V для дисплея в норме), но признаков жизни нет
Есть разъем DB-9 для внешнего монитора, предположительно CGA... Потыкался осцилографом по всем пинам - никаких сигналов там нет
Какие будут советы по попыткам дальнейшего оживления?

[arti9m]

Есть разъем DB-9 для внешнего монитора, предположительно CGA... Потыкался осцилографом по всем пинам - никаких сигналов там нет
Какие будут советы по попыткам дальнейшего оживления?

Да, CGA. Картинку по умолчанию не выводит, умеет выводить либо туда, либо сюда. И по умолчанию выводит на газоразрядную матрицу.
Вывод на внешний включается через комбинацию Ctrl + Alt + End.
На внутренний - Ctrl + Alt + Home.

Информация отсюда (сервис-мануал):
http://www.minuszerodegrees.net/manuals ... 0Flyer.pdf

[YeskelA]

Спасибо за информацию, про эти сочетания клавиш не знал, проверю.
Информация по вашей ссылке больше похожа на рекламный буклет, чем сервис мануал.

[arti9m]

Информация по вашей ссылке больше похожа на рекламный буклет, чем сервис мануал.

Это потому что это и есть рекламный буклет, упс... Не оттуда скопировал.
Вот правильный файл (источник потерял, перезалил к себе): https://arti9m.ru/public/retro-pc.by/ToshibaT3100.pdf

[YeskelA]

Спасибо за мануал.

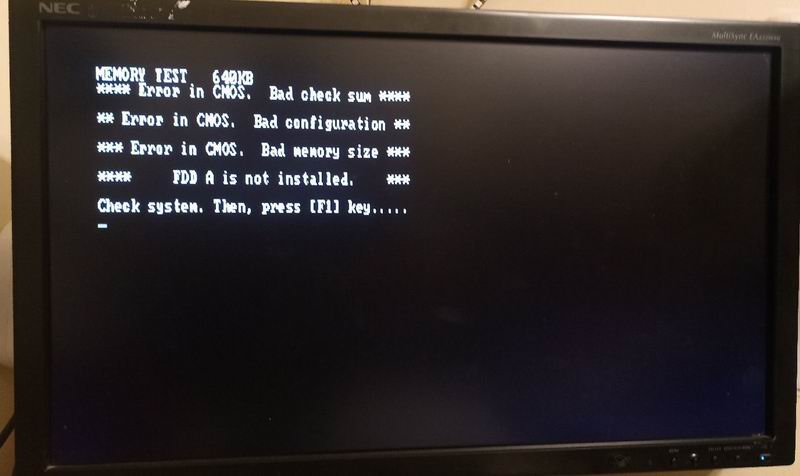

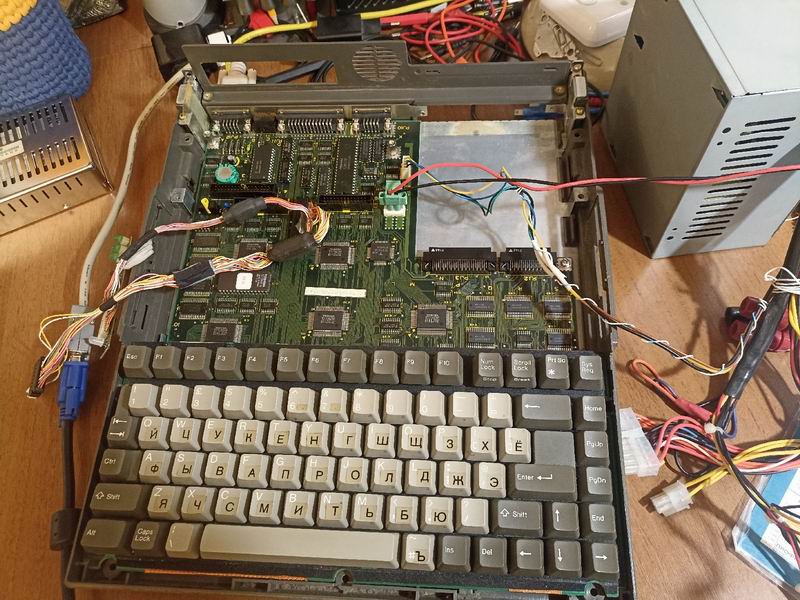

Благодаря сочетанию клавиш Ctrl + Alt + End удалось вывести изображение на обычный ЖК монитор через простой переходник, хотя были большие сомнения в том, что это заработает т.к. частоты синхронизации вроде разные (распайка следующая: DB9 => DB15, 1=> 6, 2=>7, 3=>1, 4->2, 5->3, 6->4, 7->9, 8->13, 9->14 )

Изменение размера 006.jpg (32.41 КБ) 2821 просмотр

Изменение размера 001.jpg (119.08 КБ) 2821 просмотр

[arti9m]

Спасибо за мануал.
Благодаря сочетанию клавиш Ctrl + Alt + End удалось вывести изображение на обычный ЖК монитор через простой переходник, хотя были большие сомнения в том, что это заработает т.к. частоты синхронизации вроде разные (распайка следующая: DB9 => DB15, 1=> 6, 2=>7, 3=>1, 4->2, 5->3, 6->4, 7->9, 8->13, 9->14 )

Супер! Жаль, что дисплей дохлый, и их вроде как полностью живых очень мало в природе осталось.
Дальше, судя по POST-сообщениям, надобно менять CMOS-батарейку.

Не по теме

ЖК монитор вовсе не обычный, а один из тех, которые действительно умеют синхронизироваться по 15кГц.
С пассивным переходником аккуратнее - уровни напряжний цветовых сигналов совсем разные. У CGA уровни по 5 вольт, у VGA цветовые сигналы - до 0.7 вольт.

[YeskelA]

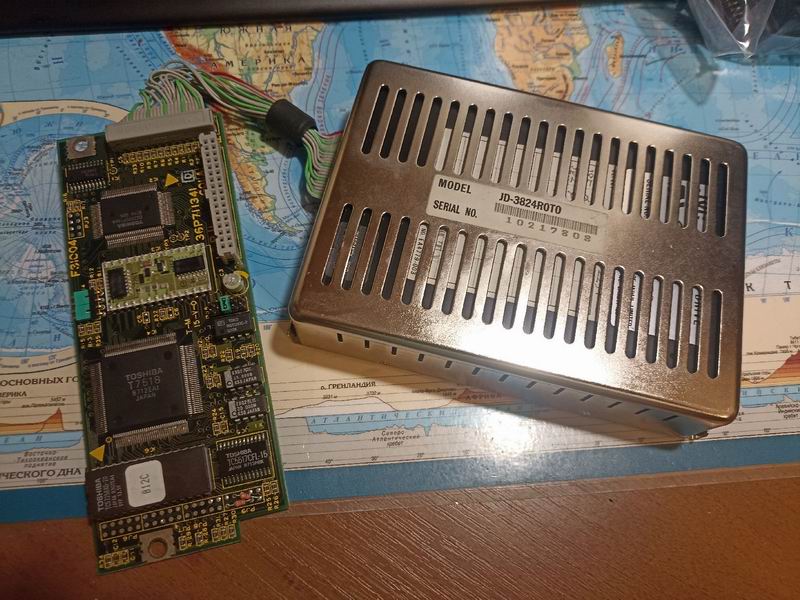

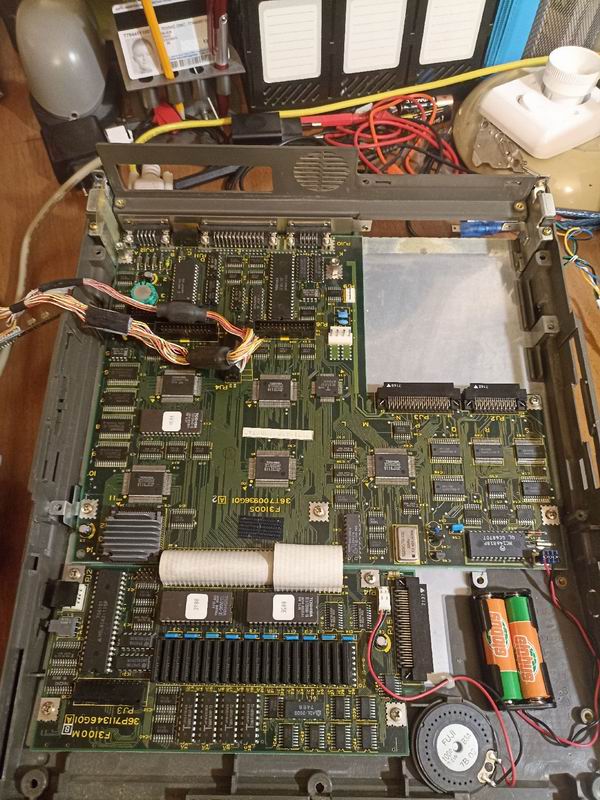

Родная батарейка естественно дохлая, в замен поставил отсек на 2 АА (можно и на CR2032 переделать) В видеопереходник добавлю резисторные делители. Родной дисплей, как и родной блок питания попробую отремонтировать если остальное нормально работать будет. В комплекте был флопик и хард вроде на 20 метров но скорее он мертвый. Если так, то останется только приколхозить CF карту памяти (вроде кто-то из буржуев это делал)

Изменение размера 004.jpg (119.47 КБ) 2800 просмотров

Изменение размера 004.jpg (119.47 КБ) 2800 просмотров
