VLB Мультикарта

[Павел]

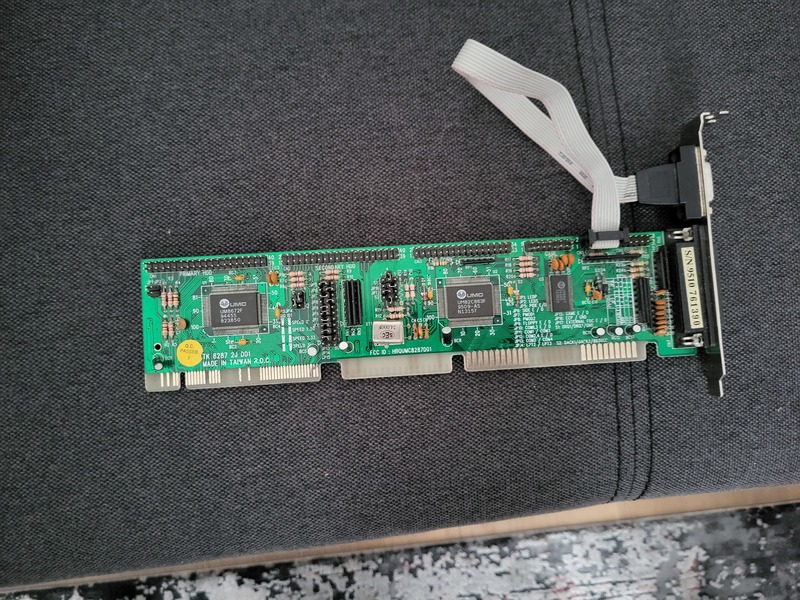

Добрый день всем. Приобрёл я как-то VESA-мультикарту двухканальную на Ау и решил попробовать её в деле. Поставил я её в свой 486 и запустил. Первый раз всё нормально, выставил настройки только под флоппик 3,5 и попробовал почитать дискеты. Пробовал готовый образ DOS 6.22 - начался процесс, но потерпел фиаско, критическая ошибка. Автоопределение жёстких дисков тоже не работает, хотя диск рабочий и здоров на все 100%.
Дальше интереснее - комп начал включаться через раз, а когда не включался, никаких кодов на посткарте не было вообще. Но после шатании компьютер снова запускается. Магия!
Мне посоветовал хороший знакомый поменять конденсаторы на ней, ибо старые могли себя изжить. Я сделал это и попробовал снова по той же схеме. Чудо свершилось! Флоппик смог загрузить с первого раза Caldera DR-DOS 7 и MS-DOS 6.22. Что до жёсткого диска, то тут печальнее - автопоиск всё равно его не видит (грешу ещё на шлейф, мог выйти из строя). Проблема "пустого старта" не ушла - запускается через раз.
В общем вопрос состоит в том, из-за чего всё это: конфликт в работе с VLB, сама карта вышла из строя или что-то другое.

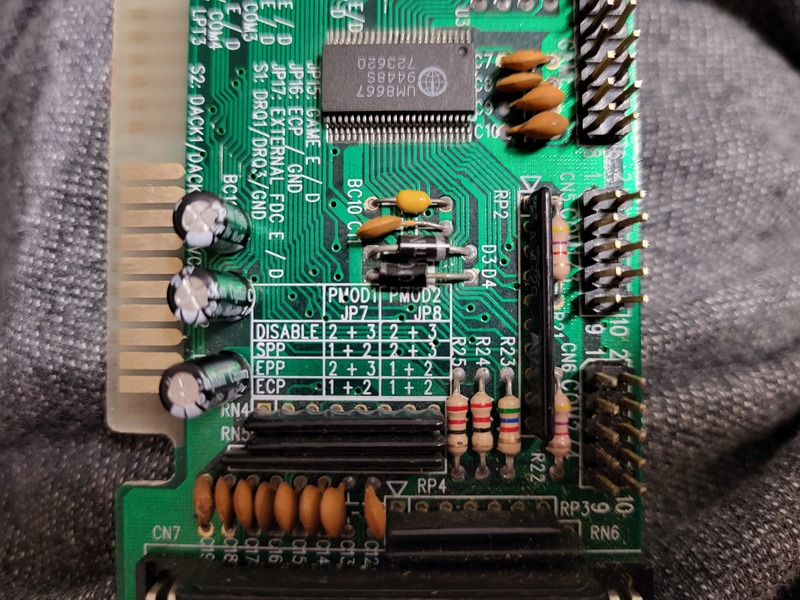

Кстати, что это за настройка на отдельном фото? Загуглил и не нашёл, что это значит.

P.S. Может у кого-то есть лишний рабочий шлейф для жесткого диска 40-контактный, куплю и буду очень благодарен

[arti9m]

Какой процессор и частота шины? Если выше 33MHz, то могут быть проблемы, надо выставить 33.
Обычно для шины >33MHz есть перемычка, добавляющая Wait-State на VLB, но это не гарантия безглючной работы.
А ISA-шину скорее всего в BIOS надо будет выставить так, чтоб было не более 8.333 MHz.

В другом компьютере этот жёсткий диск с этим шлейфом определяется?

[Павел]

Какой процессор и частота шины? Если выше 33MHz, то могут быть проблемы, надо выставить 33.
Обычно для шины >33MHz есть перемычка, добавляющая Wait-State на VLB, но это не гарантия безглючной работы.
А ISA-шину скорее всего в BIOS надо будет выставить так, чтоб было не более 8.333 MHz.

В другом компьютере этот жёсткий диск с этим шлейфом определяется?

Процессор i486DX2-66 Overdrive с подразогнанной шиной до 40 МГц. Попробую понизить. Что до шлейфов, то я почему-то не пробовал их с другими платами, сразу брал обычные 39-контактные ide-шки. Я отпишу как только попробую оба этих момента!

[Павел]

Какой процессор и частота шины? Если выше 33MHz, то могут быть проблемы, надо выставить 33.
Обычно для шины >33MHz есть перемычка, добавляющая Wait-State на VLB, но это не гарантия безглючной работы.
А ISA-шину скорее всего в BIOS надо будет выставить так, чтоб было не более 8.333 MHz.

В другом компьютере этот жёсткий диск с этим шлейфом определяется?

В общем, я попробовал сделать следующее:
1. Проверил шлейф - он рабочий, с ним диск определяется

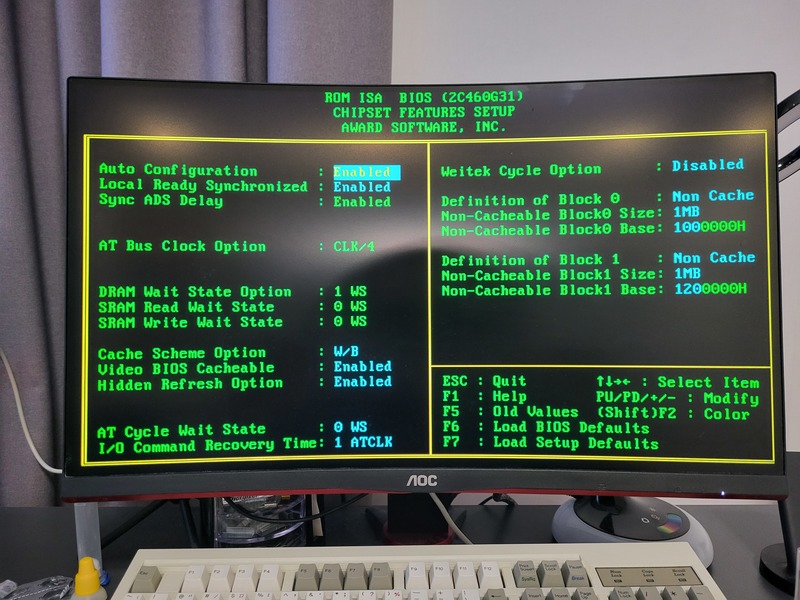

2. Параметр Wait-State я нашёл в виде настройки в биосе - изменение значении не помогло
3. Снизил частоту шины до 33 МГц - не повлияло никак
4. Параметр изменения частот ISA не нашёл.

В итоге всё как было, так и осталось - флоппи читает, а диски не видит. Но я хотя бы понял, почему иногда не идут посткоды - нужно пошатать немного карту, и тогда появляется активность.

[arti9m]

Перемычки точно корректно выставлены на карте?
Объём жёсткого диска какой? Может, слишком большой для старого BIOS.

Можно проверить с другой мамкой, с другим диском (в идеале нужен древний CHS).

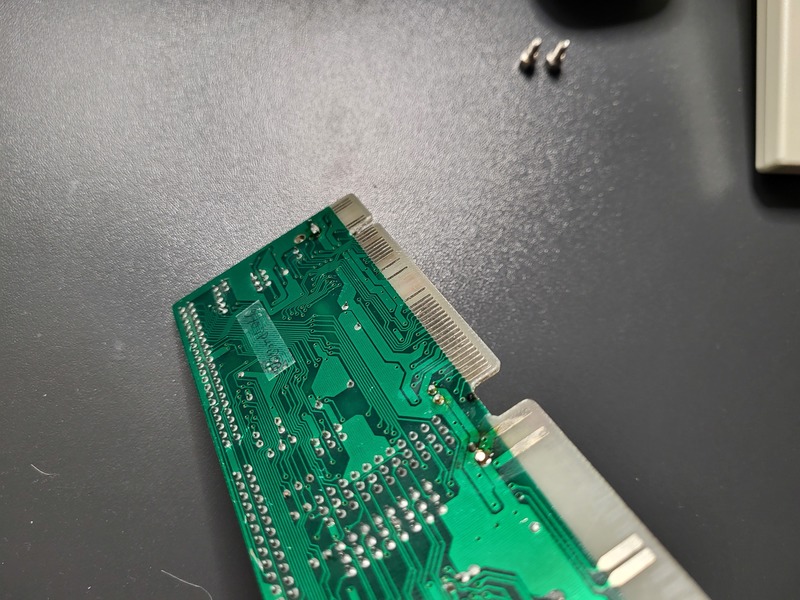

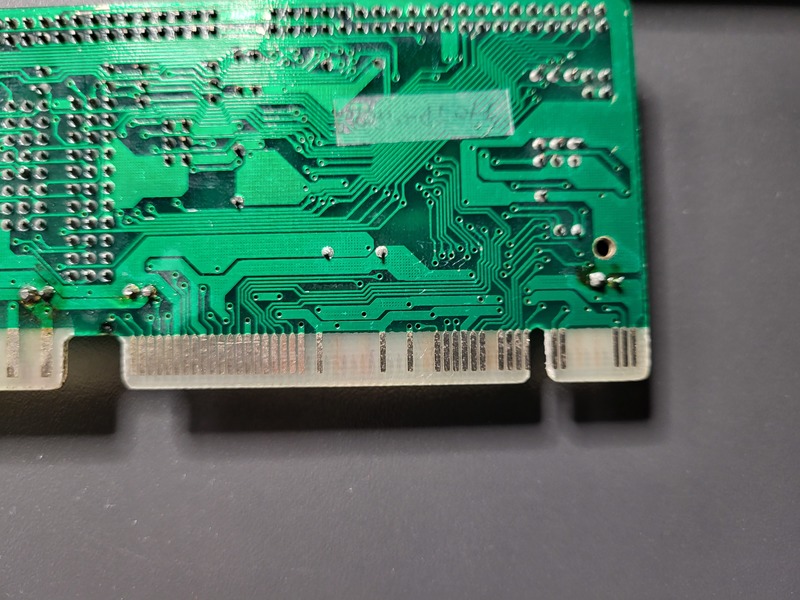

Ещё там на фото контакты платы (VLB-часть) сомнительно выглядят. МБ в них дело, надо крупнее фото.

Кстати, что это за настройка на отдельном фото? Загуглил и не нашёл, что это значит.

Режим работы LPT-порта.

[Павел]

Перемычки точно корректно выставлены на карте?
Объём жёсткого диска какой? Может, слишком большой для старого BIOS.

Можно проверить с другой мамкой, с другим диском (в идеале нужен древний CHS).

Ещё там на фото контакты платы (VLB-часть) сомнительно выглядят. МБ в них дело, надо крупнее фото.

Жёсткий диск всегда использовал и использую на 640Мб с Досом 6.22 от Western digital Caviar 2635. Всегда определялся и работал. При желании, можно и вручную вписать параметры.
На материнке все перемычки верны, ещё раз перепроверил.
Для проверки мультикарты других плат у меня, к сожалению, нету.

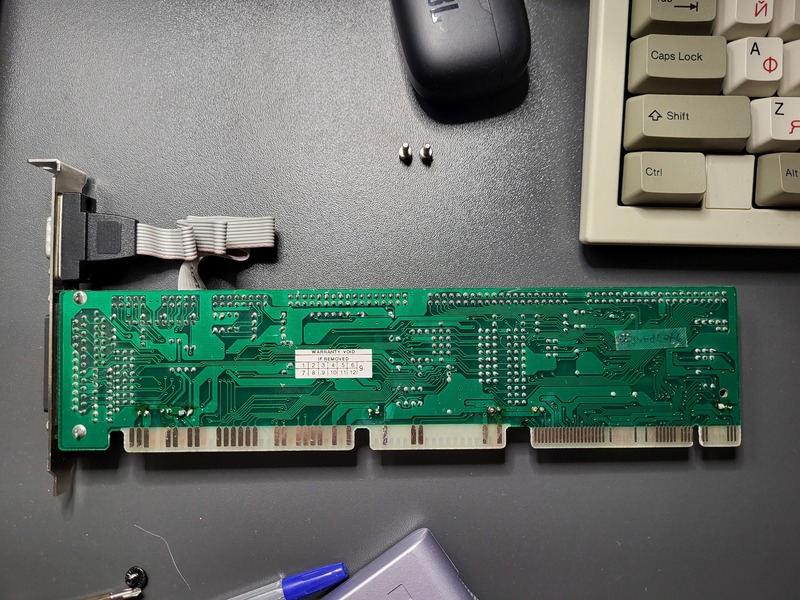

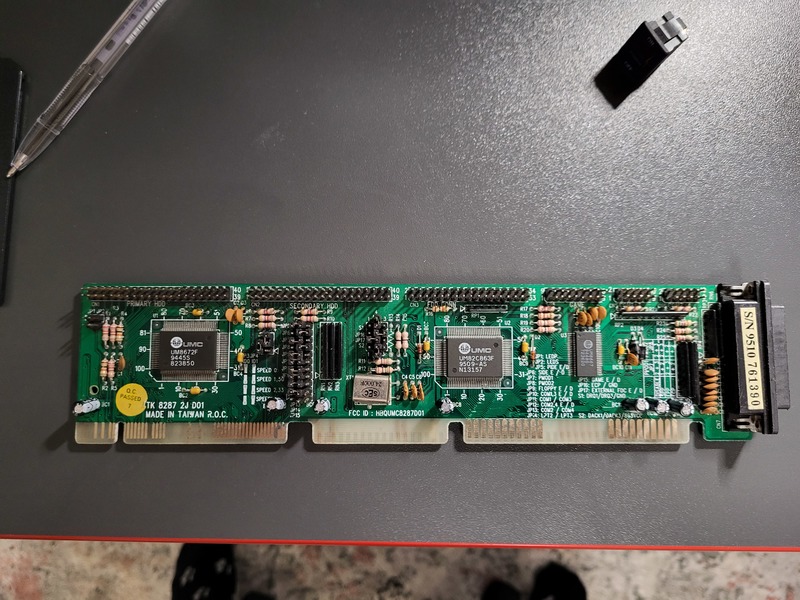

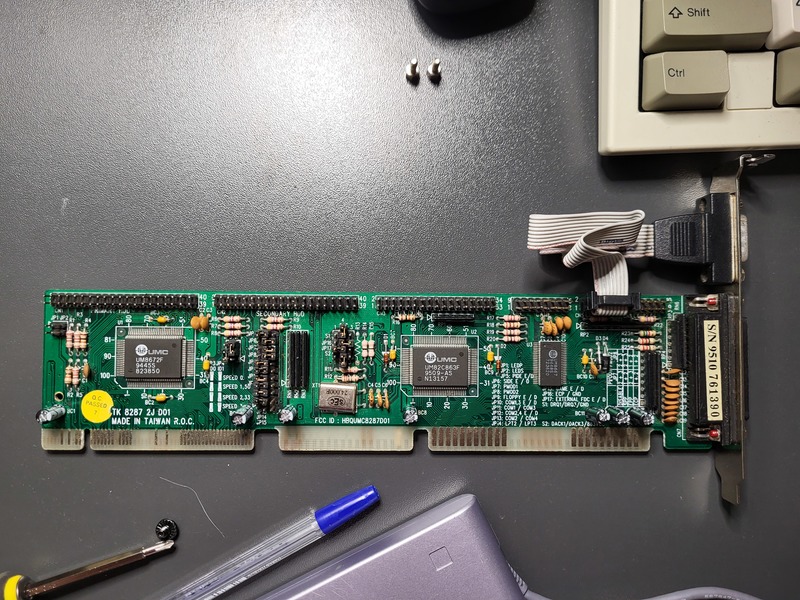

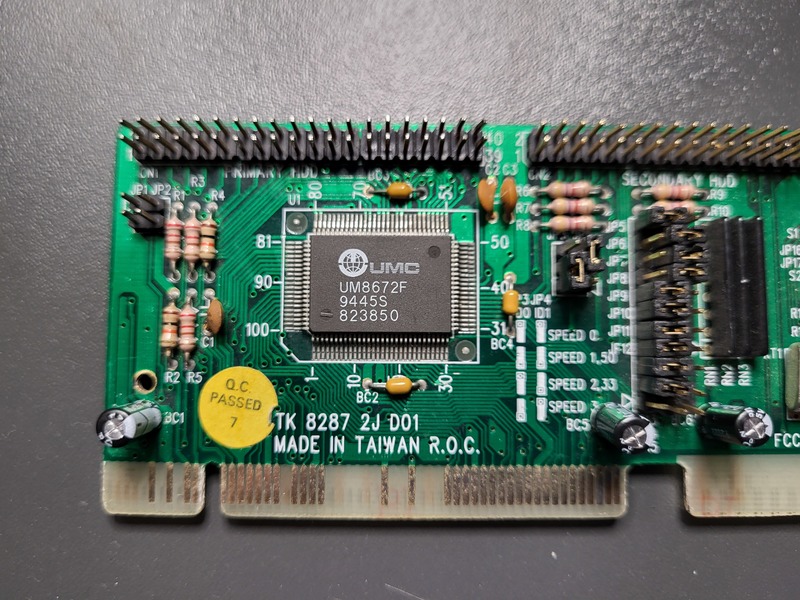

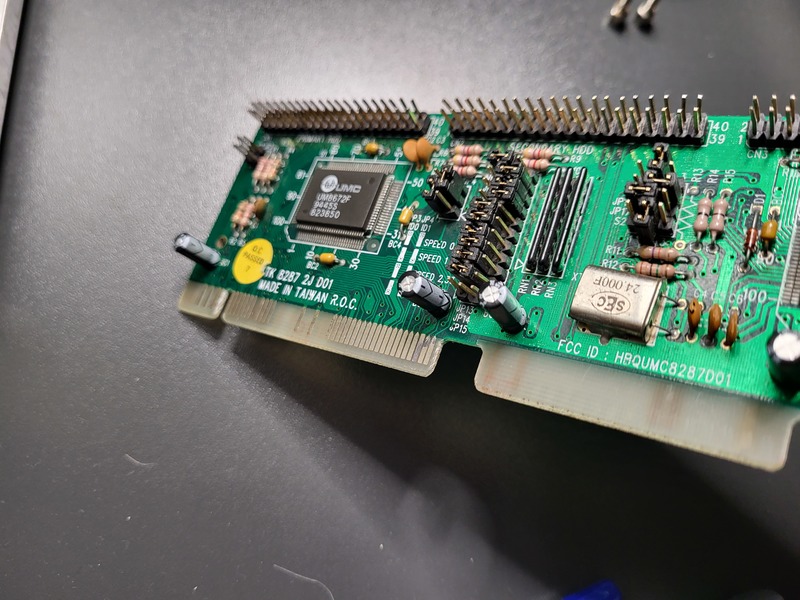

Фотки платы ниже. Паял от души и с любовью

[Павел]

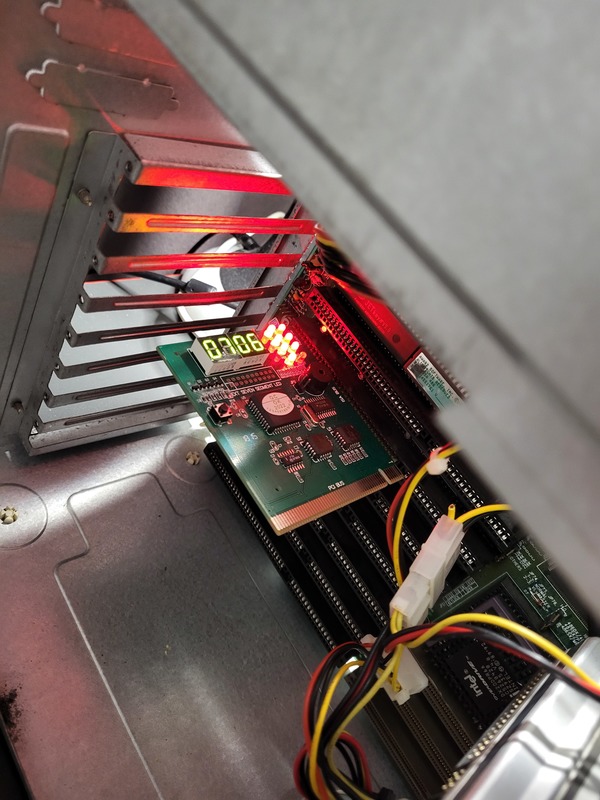

Тут ещё всплыла проблема - материнка перестала запускаться и останавливается на посткоде [06 07]
И это в любом случае - даже без видеоадаптера и ОЗУ

[arti9m]

Тут ещё всплыла проблема - материнка перестала запускаться и останавливается на посткоде [06 07]

На проц можно надавить или пере-посадить его... Цанговые сокеты для 486 - не самая надёжная вещь.
А по VLB-карте у меня предложения закончились

[Павел]

Тут ещё всплыла проблема - материнка перестала запускаться и останавливается на посткоде [06 07]

На проц можно надавить или пере-посадить его... Цанговые сокеты для 486 - не самая надёжная вещь.
А по VLB-карте у меня предложения закончились

Не помогает... пост-код 06 07
Пробовал два разных процессора, но тщетно

[Ph@nt0m-X]

У вас IO карта на 2 канала IDE, а материнка поддерживает 2 канала? Предположу, что проблема с определением HDD может быть в этом. Попробуйте на IO карте выключить 2-ой канал и подключайте винчестер к Primary HDD.
