Продолжаю продолжение. Похоже, автоопределения объёма памяти у Banshee нет. Карта всё ещё думает, что у неё 16МБ.
И при адресации пространства более 8МБ ожидаемо получаем поляну ошибок
Пойду запаивать остальную память...

Эпопея с Banshee закончилась успешно - полной пересадкой памяти с донора Diamond и прошивкой референсного VBIOS.

Как оказалось, даже на таком старье Video BIOS и VRAM друг от друга зависят. Нельзя просто взять и поставить другой чип памяти - пойдут артефакты.

Предположу, что референсный VBIOS несколько отпускает тайминги, из-за чего производительность может быть ниже.
Ещё может быть так, что у старых чипов (EliteMT) были какие-то специфические тайминги или режимы работы, отличающиеся от новых EtronTech. Т.е. быстрее или медленнее карта могла и не стать, просто теперь работает корректно - и это главное!

Гораздо "страшнее" тот факт, что при запуске теперь не пишет "Asus что-то там", а "3Dfx Banshee".

А я ведь почти-почти собрался реболлить GPU...

А ещё выяснилось, что у донора Diamond, ровно как и у нашего Asus, полностью дохлая родная ПЗУ с бивисом. Так что если у вас есть дохлая Баньша с маленьким квадратным запаянным ПЗУ-чипом - первым делом проверяйте именно его.
Теперь хочется попробовать поднять ещё и её...

@arti9m в действии…

Конец оказался не концом. Именно в Glide-режиме карта вываливала геометрические артефакты и вешала комп.
Осциллограф показал просадки по питанию во время работы в Glide в UT99.

Вылечилось заменой линейного стабилизатора питания, взял с донора.
Старый - ALPHA AS2830. Новый - AMS 1084CM.

Теперь, надеюсь, всё. На этой карте почти все основные узлы - память, ПЗУ, питание - оказались дефектные. Очень хочется верить, что хотя бы ГПУ не сдохнет в ближайшее время

arti9m писал(а): Чт июл 10, 2025 4:08 am ...
А ещё выяснилось, что у донора Diamond, ровно как и у нашего Asus, полностью дохлая родная ПЗУ с бивисом. Так что если у вас есть дохлая Баньша с маленьким квадратным запаянным ПЗУ-чипом - первым делом проверяйте именно его.
Теперь хочется попробовать поднять ещё и её...

Блин, как раз недорого мелькнула v3 3000 agp недорого с симптомами "пищит биос на отсутствие ВК", я пожалел денежку, а теперь жалею, что не взял

Lyawon писал(а): Вт июл 15, 2025 10:44 pm Блин, как раз недорого мелькнула v3 3000 agp недорого с симптомами "пищит биос на отсутствие ВК", я пожалел денежку, а теперь жалею, что не взял

Ну вот Diamond Banshee пищит и после прошивки BIOS. У неё подложка чипа повреждена, явно кто-то отковыривал радиатор. Не угадаешь.
При этом в Linux через lspci она видна.

Уважаемый arti9m!
Спасибо вам огромное за информационную базу и биос на 4DPS! Переход на новый биос вашей модификации решил все и избавил от многих мук! Сегодня еще попробую описанный вами метод переделки SIMM!

Хотел задать вам вопрос, как к специалисту по ремонту всякого ретро:
Имеется ретро-железяка:
https://theretroweb.com/motherboards/s/flytech-a47
Все работает прекрасно (особенно после "ремонта" Dallas-а и допайки дополнительных чипов памяти на видео). Но осталась одна неприятность - вертикальные "полосы" на видео (там впаяный чип CL-5440). Полосs регулярные, равномерные, статичные, шириной где-то 1 см, видны только на светлом фоне. (на цветном изображении почти незаметны).
Посоветуйте пожалуйста - куда смотреть? Конденсаторы в обвязке чипа? (Там стоят керамические желтенькие...)
Спасибо заранее!

Sheff писал(а): Ср сен 10, 2025 2:14 pm Спасибо вам огромное за информационную базу и биос на 4DPS! Переход на новый биос вашей модификации решил все и избавил от многих мук!

Там не всё так хорошо - на некоторых платах ломается управление мультиконтроллером. Т.е. через BIOS нельзя отключать COM/LPT и т.д.
Но в целом, пользоваться им приятнее из-за поддержки больших дисков и возможности грузиться с CD

Но осталась одна неприятность - вертикальные "полосы" на видео (там впаяный чип CL-5440). Полосs регулярные, равномерные, статичные, шириной где-то 1 см, видны только на светлом фоне. (на цветном изображении почти незаметны).

Если я правильно понимаю, о чем речь, то это особенность старых VGA-видеочипов, ничего с этим сделать нельзя. На ЖК-мониторах это очень заметно. На старых ЭЛТ-мониках почти не видно.

Если я правильно понимаю, о чем речь, то это особенность старых VGA-видеочипов, ничего с этим сделать нельзя. На ЖК-мониторах это очень заметно. На старых ЭЛТ-мониках почти не видно.

Да, у меня тоже было такое ощущение, что это какая-то проблема "физиологии" именно чипа... Потому что само изображение кристально чистое (ни блюра, ни дрожания, свойственного старым кондерам). Просто как будто на изображение наложили прозрачную пленку, с нанесенными на нее прозрачными еле заметными полосками. Эта "маска" стоит статично, а изображение под ней движется. На динамичных и цветных частях не видно. А на светлых - видно "на просвет". (Например - небо в Doom-e в легкую вертикальную полосочку )

Купил я на одном известном аукционе awe32 ct2760 rev.1. Считайте, не глядя Азарт + люблю я AWE32, которые не PnP. При этом раньше у меня была 2760 rev.3, я ее продал. Не люблю пустые слоты для деталек + на той ревизии вроде говорят есть известный баг. Я так и не проверил

https://www.reddit.com/r/vintagecomputi ... 32_ct2760/

Плата оказалась знатно потрепана и что самое поганое - жирная глубокая царапина, которая перерезала 4 дорожки, идущие близко друг к другу. Только сейчас я увидел, что не сделал фото - видно немного расстроился Пришлось воспользоваться жилами многожильного провода и восстановить дорожки. Там ничего сложного - зачищаем дорожки (я использовал надфиль), лудим их хорошенько, чтобы в идеале был тонкий слой припоя. Потом лудим жилку, опять же стараясь чтобы на ней был припой, и потом легким элегантным движением присобачиваем ее к дорожке. И так 4 раза, стараясь не повредить соседние жилы.

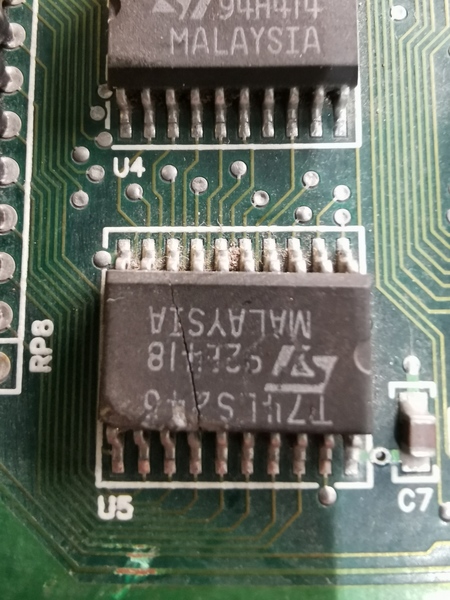

Прокатило - карточка заиграла. Проверять я люблю в Warcraft2. Музыка там играла, но слетала инициализация звуков на 220h. Изначально я подумал на лопнувший чип ls245. Найти замену труда не составило - был раздраконен очень нужный мне isa модем

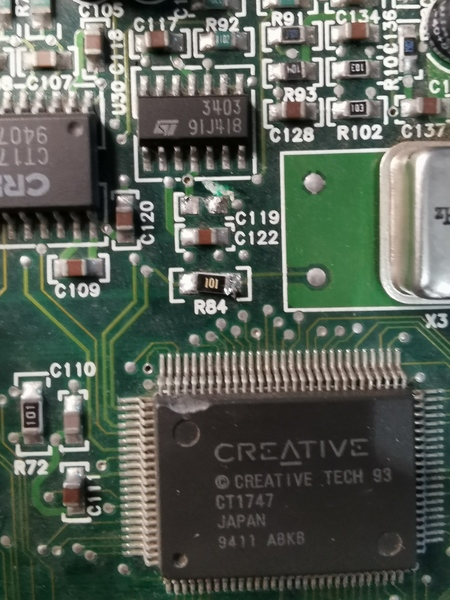

Но увы, это не помогло. Я осмотрел плату еще раз и увидел, что один резистор на 101Ом треснул. Заменил, карта завелась.

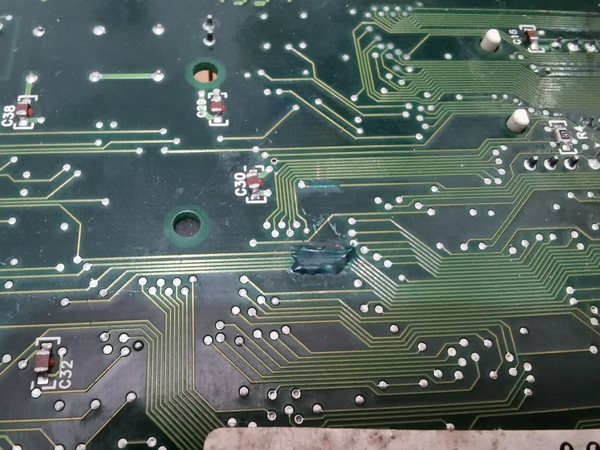

Теперь осталось всего ничего - привести ее в порядок. Для того, чтобы закрыть проода на дорожках, я купил зеленую УФ маску. 15 минут работы - и теперь можно не бояться их задеть. Очень клёвая штука эта маска, рекомендую. После полимеризации она как пластик.

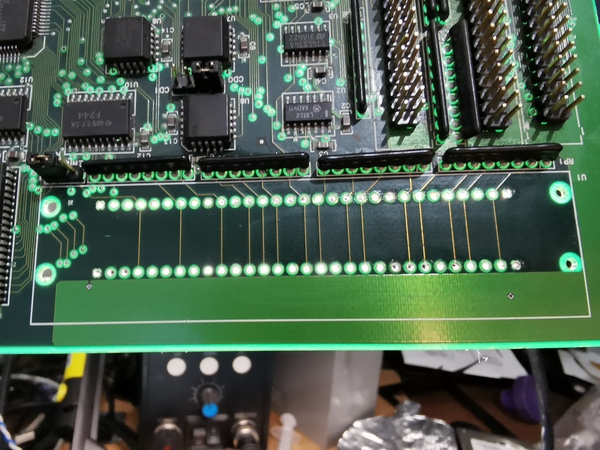

Когда сделал дорожки, приступил к замене слота памяти. Ничего сложного - выпаял феном, как обычно. Затем очистил отверстия оловоотсосом. Лайфхак - чтобы он лучше вытягивал припой, я напаял сверху горочки припоя.
Запаял новый слот из старых запасов. Потом поменял два сломанных штырька для выбора типа привода (было не обязательно, но смотрелись сломанные не красиво). После этого перекинул с донора планку (я в одно время затарился вибрами на ау порублей 10, ради планок ).

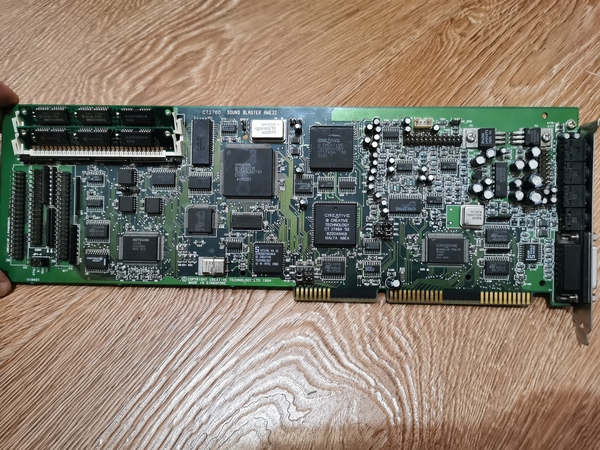

После карту проверил - валит супер. Никакого треска или шумов! Идеал! Загрузку банко тоже проверил - всё отлично!
В итоге вроде и отдал за нее не сказать чтобы мало, времени потратил, но я доволен Ремонтировать интересно, особенно когда получается
