Sound Blaster 32 PnP не позволяет запуститься компу

[Alexei]

Не, ну вы будете смеяться.
Оно опять запело...

[Alexei]

Причину пока ищу, уже ясно, что она связана с буфером, установленным в конце карты.

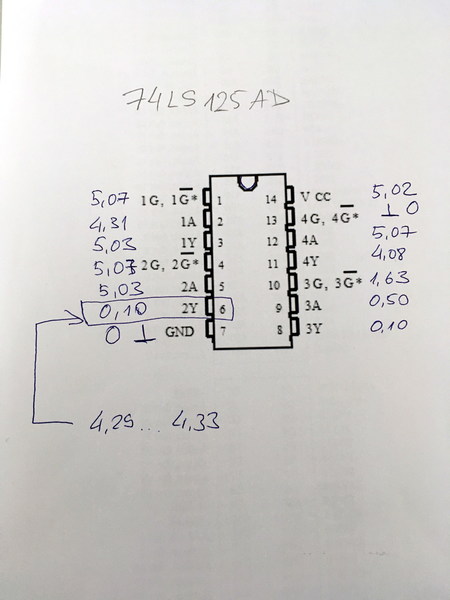

Вероятно, тривиальное решение заменить микросхему? На отпаянной дорожке висит 0,1 В, на шине - постоянно меняющееся напряжение около 4,3В.

[arti9m]

Причину пока ищу, уже ясно, что она связана с буфером, установленным в конце карты.
Вероятно, тривиальное решение заменить микросхему? На отпаянной дорожке висит 0,1 В, на шине - постоянно меняющееся напряжение около 4,3В.

2G высокое, значит, независимо от входа 2A, на выходе 2Y у нас высокий импеданс (будто в воздухе висит).
Напряжение значения не имеет. Важно то, притягивает ли этот пин всё, что к нему присоединено, к 0.1В.

Попробуйте на оторванную ногу 2Y подать напряжение 5В через резистор 10k.
Если на этой ножке станет 5В, значит там действительно высокий импеданс и выход исправен.
А вот если там будет 0.1В (т.е. на резисторе будет падать 5В), то значит, что она притягивает входные высокие уровни к земле и микросхема неисправна.

[Alexei]

На включенной плате?

[arti9m]

На включенной плате?

Да, верно
upd: главное - через резистор!

[Alexei]

Да, при касании ножки щупом с 5В падает до 0,1В.

[arti9m]

Да, при касании ножки щупом с 5В падает до 0,1В.

Под замену!)
Можно заменить на 74HCT125

Если вдруг ещё есть сомнения, могу проверить уровни на своей рабочей такой же карте.

[Alexei]

Спасибо!

[Alexei]

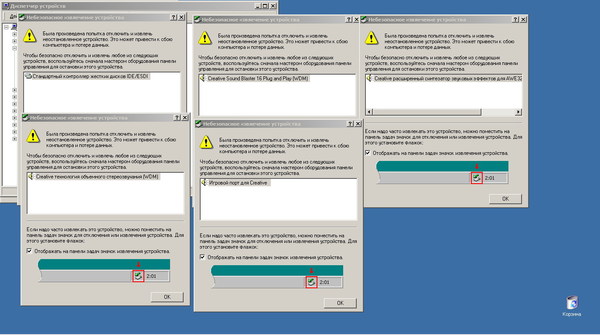

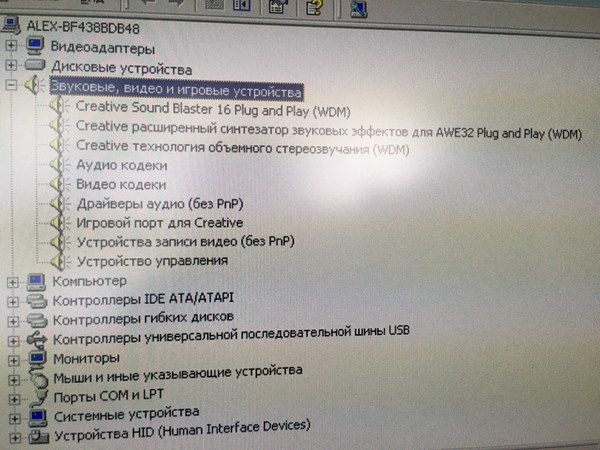

С отпаянной ножкой проработал 2 дня без проблем. Сегодня начал отваливаться: иногда не виден при загрузке, иногда в процессе воспроизведения. Что можно проверить без спецоборудования?

[arti9m]

С отпаянной ножкой проработал 2 дня без проблем. Сегодня начал отваливаться: иногда не виден при загрузке, иногда в процессе воспроизведения. Что можно проверить без спецоборудования?

Ничего не нужно проверять и не нужно использовать железо с неисправными компонентами. Нужно заменить нерабочую микросхему на рабочую. А потом уже дальше смотреть, что и как.
