Lyawon писал(а): Вс апр 07, 2024 9:55 pm Вот ещё:

Some CGA cards had composite video on pin 7

Я думаю, что ноги к седьмому пину растут от MDA, так как именно в MDA там был видеосигнал
@phantasm всё же возьму ту карточку с переключателем CGA/MDA - есть шанс, что что-то выйдет с ней.

Акей

Lyawon писал(а): Вс апр 07, 2024 9:32 pm Есть такое:
...
Небольшой телевизор - это хорошаяя идея.
@arti9m, я правильно понимаю, чтоб получить картинку обычного CGA на телевизоре, нужен телек с RGB в SCARTе и с поддержкой NTSC?

Для CGA - по идее да (но вместо коричневого будет тёмно-жёлтый).
Причем есть шанс, что оно нормально заработает на поздних телевизорах, которые прямо не заявляют поддержку NTSC. Именно RGB, не композит. NTSC-композит на поздних телевизорах обычно разворачивается нормально (т.е. переключается в 60 Герц), но без цвета.

Приехала мать, которую рассматривал в качестве донора чипсета и проца: При ближайшем рассмотрении оказалось, что на борту есть COM и гейм порты, часы, и FDC контроллер UM8397.

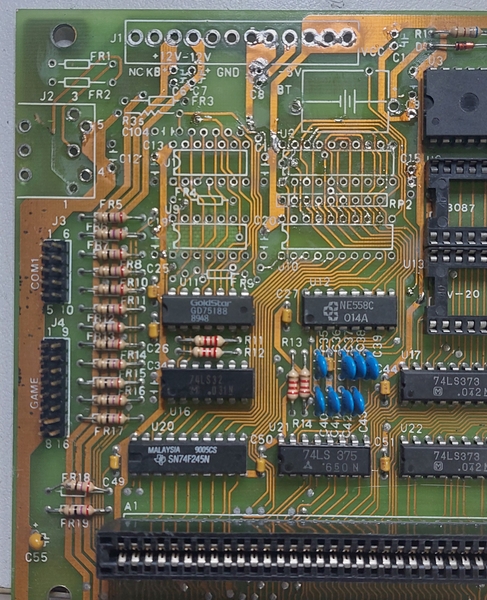

Зелени на плате совсем немного - аккумулятор с виду не плох (конечно же первым делом на удаление его). Ну да, нету подстроечного конденсатора. Нехватает одной микросхемы памяти.
Но в целом - сначала попробую эту плату оживить.

Зелени оказалось чуть больше, чем совсем немного Снял элементы...
Интересно, что Power Good никуда на плате не идёт.

@arti9m, бизнес - ничего личного. ))
Купи подешевле - продай подороже.

Ломающие новости: мать ожила!

В общем занялся очисткой платы от зелени. Пошкрябал зелные места, залудил, и, матюгаясь, начал запяивать на места ранее выпаянные микрухи и прочую мелочь, говоря сам себе в процессе: "чтоб я, да ещё раз взялся запаивать выпаянные детали - неееее... Да чтоб ещё раз взялся восстанавливать неисправную железку....". К слову, выпаянные керамические фильтрующие конденсаторы и танталовые на питании - заменил.
Обратил внимание, что куча резисторов 47 Ом на плате обозначены как FR, а другие резисторы обозначены как обычно - R. Что за FR такие?
Запаял всё, проверил питание на КЗ - всё норм. Подцепил спикер, подал питание - тишина... Ах да, процессор же не поставил =) Воткнул проц, включаю - спикет издаёт два щелчка и всё... Блин. Поставил ту самую IBM VGA - ситуация не изменилась.

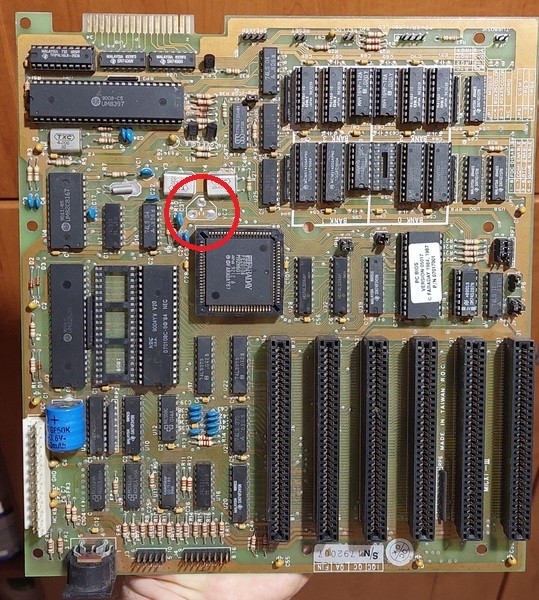

Вспомнил ещё, что на плате кто-то выпаял подстроечный конденсатор. Подстроечного конденсатора под рукой конечно же не было. Кстати, этот кондёр должен быть 6.5-30 pF:

Note: Trimmer capacitor is used to fine-tune 14.31818 MHz OSC frequency, and it might be needed when using CGA graphics with composite display. If not using CGA with composite display, a 22pF or so ceramic capacitor can be used instead.

так что нужно будет обзавестись таким, ну а пока запаял 15 пФ. Заодно пропаял пару торожек, которые "мастерски" были повреждены при выпаивании этого подстроечника.
Включаем - завелась! =)

И ещё вопрос. Как называется тип такого корпуса и питателя соответственно: Это, конечно же, не аутентичный корпус для времён XT, но у меня такой нет цели =)
Кстати, @phantasm, не осталось ли утебя isa райзера "ёлочки"?

@Lyawon Возможно у меня есть, могу поискать если надо. Но это не точно, я в своем хламе уже теряюсь.
