GUS ace не подаёт признаков жизни...

[Ph@nt0m-X]

Как и предполагалось, регулятор напряжения, можно посмотреть, что у него на входе и выходе. Вообще я бы прозвонил бы все танталы на предмет пробитости. Затем бы прошёлся по питанию. Как раз посмотреть на регуляторе, на кондёрах, если там всё в норме, проверить кварц.

[SiO]

Что на ней написано?

317 JRC M4267F

Да скорее всего LM317

Посмотреть пока не могу, время мало.
Замеряй на всех ногах напряжение на 317 для начала.

[Ph@nt0m-X]

Есть ли возможность оживить пациента? Кто нить взялся бы за это или лучше на полку для антуража...( там уже тесно )

Если всё ещё актуально, мог бы глянуть.

[phantasm]

Спасибо, пока с @FLiNT1011 договорился.

[FLiNT1011]

Попробую всё проверить. Буду сюда отписывать результаты.

[FLiNT1011]

Напряжения на электролитах и микросхемах присутствует.

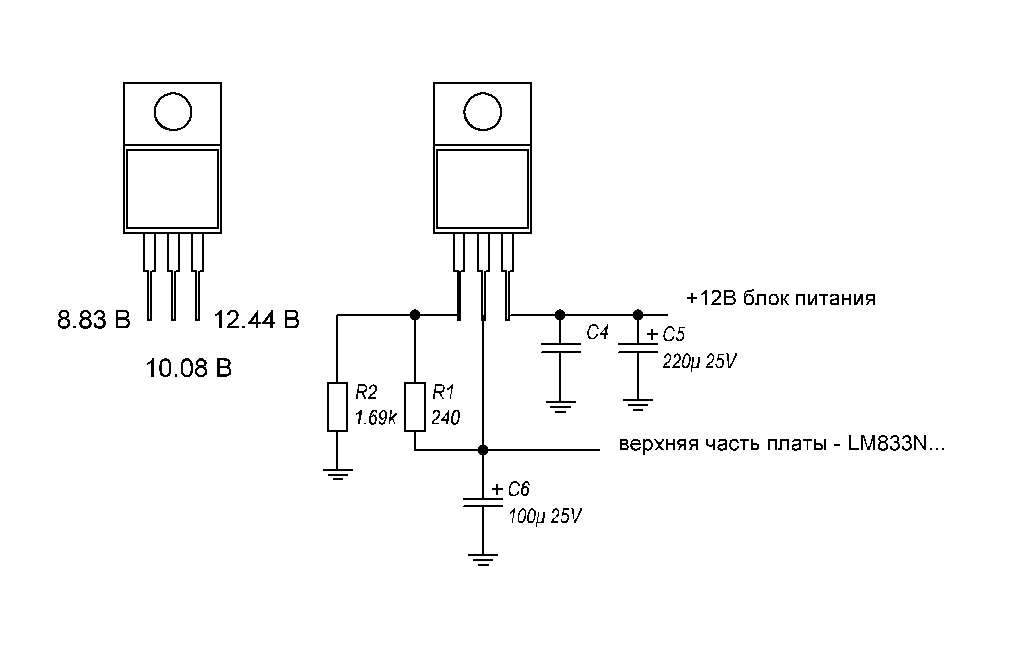

Замерил напряжения на JRC M4267F и прорисовал кусочек схемы с ним.

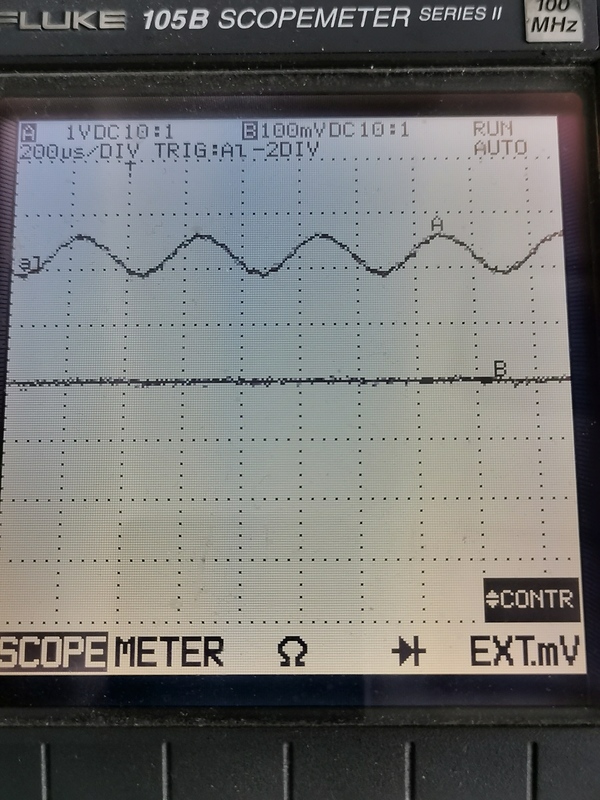

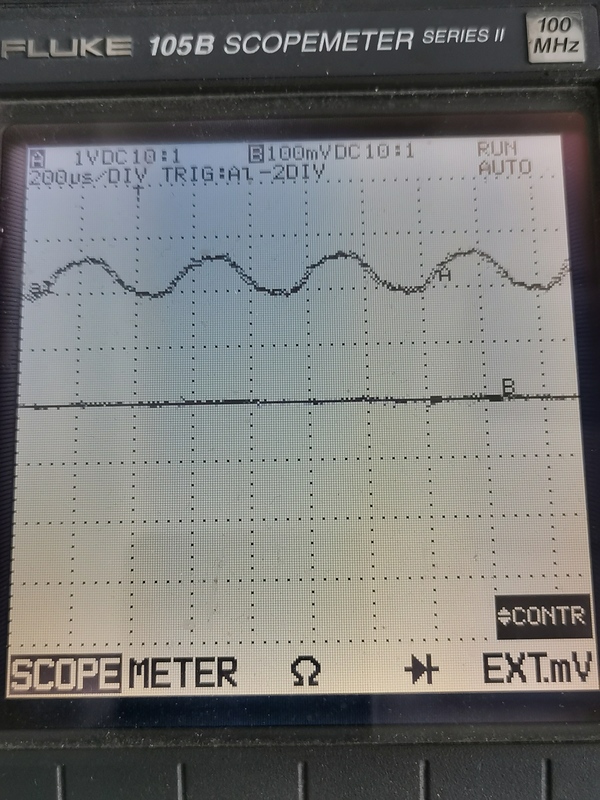

Кварц похоже живой. Здесь стоит 19.7568 MHz, а на материнке у меня 14.31818 MHz. Посмотрел осциллографом на каждой ножке и сравнил с материнкой. Картинки похожие (фото с аудиокарты).
Чипы холодные. Поправьте если что не так или что ещё можно посмотреть??

► Показать


2021-04-26 10-18-01.JPG (253.26 КБ) 5472 просмотра

2021-04-26 10-17-57.JPG (263.54 КБ) 5472 просмотра

[Ph@nt0m-X]

Стабилизатор напряжения вроде правильно работает. Можно ещё глянуть на пульсацию напряжения. Может где чересчур колбасит его.

[FLiNT1011]

Завтра посмотрю. Начальника злой, косо смотрит что я за фигнёй занимаюсь .

[Ph@nt0m-X]

А ещё с кварцем что-то не так. Если я правильно понял, период у Вас около 400 мкс получается?

[FLiNT1011]

Да, получается 400мкс.
